Корзина выкатного типа КА-335E для ВА-335E 3P | 22544DEK DEKraft APC

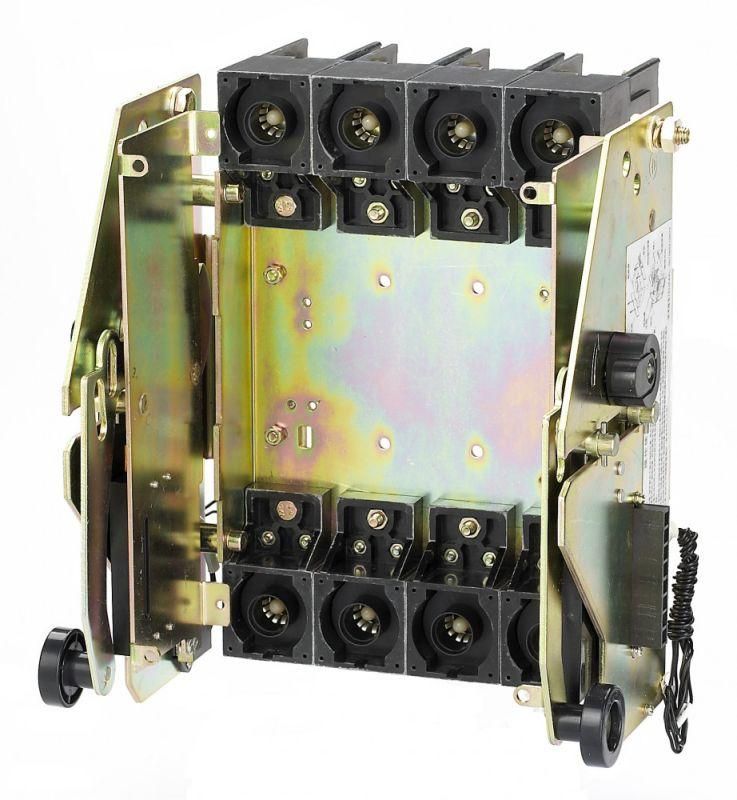

Корзина выкатного типа трехполюсная ВА-335E, КА-335E для ВА-335E 3P - это компактное встроенное устройство от DEKraft, предназначенное для быстрой замены коммутационной аппаратуры в распределительных щитах с видимым разрывом цепи. Артикул 22544dek соответствует модели с номинальным током 630 А и болтовым подключением.

Назначение и область применения

Корзина выкатного типа ВА-335E, КА-335E используется для установки автоматических выключателей в силовых щитах. Она позволяет легко извлекать и устанавливать оборудование без отключения всей системы - достаточно выдвинуть корзину на направляющие. Подходит для объектов с высокой требовательностью к бесперебойности работы: промышленные линии, насосные станции, энергообъекты, где требуется частая замена или обслуживание аппаратуры.

Технические характеристики

• Напряжение: 220 В
• Количество полюсов: 3
• Номинальный ток: 630 А
• Тип присоединения: Болтовое (клеммы для внешних проводов)
• Исполнение: Встроенное устройство (монтируется внутрь шкафа)
• Выкатной механизм: Да - обеспечивает перемещение аппарата наружу для доступа
• Серия: КА-335Е (DEKraft)

Совместимость и монтаж

Корзина ВА-335E, КА-335E совместима исключительно с автоматическими выключателями серии ВА-335E. Установка выполняется в шкаф с глубиной, достаточной для полного выдвижения корзины. Монтаж осуществляется через фиксирующие кронштейны - корзина крепится к раме шкафа, после чего выключатель вставляется в неё до защелкивания. Все соединения - болтовые, требуют затяжки с соблюдением момента, указанного в руководстве выключателя. Обязательно проверьте соответствие габаритов выключателя и посадочного места в корзине перед установкой.

Безопасность и стандарты

Корзина обеспечивает видимый разрыв цепи при выдвижении - это соответствует требованиям безопасности при работе на оборудовании. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-2 для коммутационных устройств. Наличие версии для встроенного монтажа подтверждает её соответствие требованиям к герметичности и механической прочности внутри распределительных щитов.

Преимущества

• Ускоряет замену выключателя - не нужно отключать всю линию, достаточно выдвинуть корзину
• Обеспечивает безопасную работу: при выдвижении цепь физически разрывается, что снижает риск поражения током
• Максимально надёжное болтовое подключение - минимизирует нагрев и потери
• Стандартная серия КА-335Е от DEKraft гарантирует взаимозаменяемость между моделями

Ограничения применения

• Не предназначена для использования вне закрытых щитов - не имеет защиты IP
• Работает только с выключателями ВА-335E - другие типы не подходят
• Номинальный ток 630 А - не подходит для систем выше этого значения
• Требует свободного пространства вокруг шкафа для полного выдвижения корзины

Примеры использования

• Замена автомата на участке технологической линии без остановки всего производства
• Обслуживание распределительного щита на насосной станции - ремонт возможен во время работы других контуров
• Энергоснабжение промышленного цеха с высокой нагрузкой, где необходима оперативная замена защитных устройств

Практические советы

• Перед монтажом убедитесь, что глубина шкафа позволяет полностью выдвинуть корзину - минимально рекомендовано 800–900 мм
• Проверьте соответствие номера артикула 22544dek и серии КА-335Е - не путайте с другими модификациями
• При использовании в условиях повышенной запылённости регулярно очищайте направляющие - грязь может вызвать заедание механизма
• Не используйте корзину как самостоятельное устройство - она лишь крепление для выключателя ВА-335E
• При заказе запчастей указывайте полное название: “Корзина выкатного типа трехполюсная ВА-335E, КА-335E для ВА-335E 3P” и артикул 22544dek
