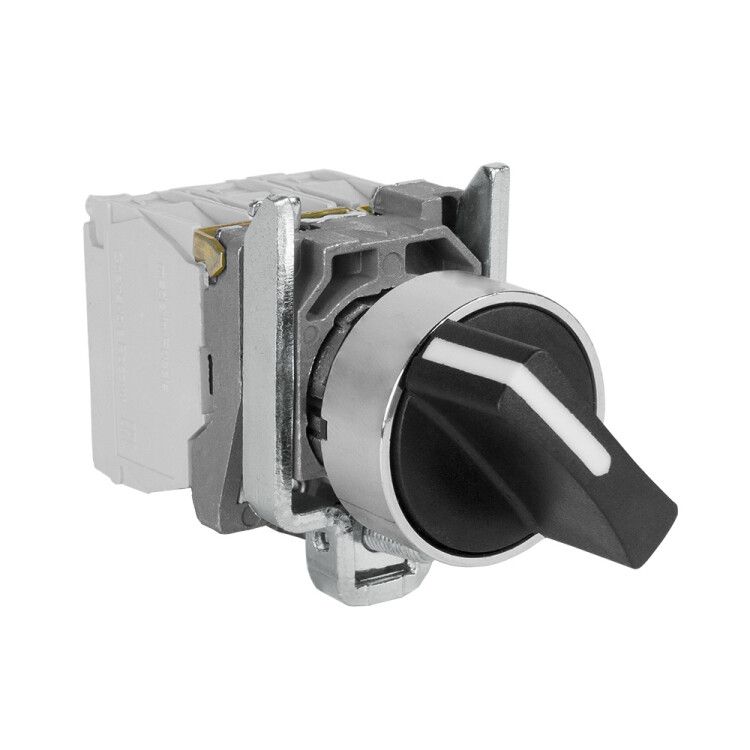

Переключатель КПЕ1121РС-черный-2но+1нз-ручка-фикс-2поз-IP40| 271787 | КЭАЗ

Переключатель КПЕ1121РС черный 2но+1нз ручка фиксированная 2 позиции IP40 от КЭАЗ - это компактный кулачковый переключатель для управления электрическими цепями в панелях и щитах. Он сочетает два нормально открытых и один нормально замкнутый контакт, что делает его удобным для схем с несколькими состояниями работы. Артикул 271787 соответствует серийному решению КЭАЗ для контроля оборудования.

Назначение и область применения

Переключатель КПЕ1121РС предназначен для ручной коммутации цепей управления в системах автоматизации. Подходит для включения/выключения двигателей, переключения режимов работы станков, конвейеров, насосов и других устройств, где требуется надёжное управление с фиксацией положения. Устанавливается в лицевые панели щитов управления, распределительных шкафов и машинного оборудования.

Технические характеристики

• Количество полюсов: 2
• Количество положений: 2 (с нейтральным положением)
• Контакты: 2 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: 10 А
• Номинальное напряжение: до 660 В переменного тока (50–60 Гц), до 440 В постоянного тока
• Тип управления: поворотная ручка с фиксацией в двух позициях
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Монтажное отверстие: диаметр 22,3 мм
• Конструкция: встроенное устройство, не требует внутреннего крепления

Совместимость и монтаж

Переключатель КПЕ1121РС устанавливается в подготовленное круглое отверстие диаметром 22,3 мм в стенке панели. Монтаж осуществляется через фланец с зажимными лапками - после вставки ручка фиксируется гайкой снаружи. Совместим со стандартными панелями толщиной до 6 мм. Для правильной установки проверьте соответствие диаметра отверстия - меньшее отверстие не позволит вставить переключатель, большее - вызовет люфт и снижение степени защиты.

Безопасность и стандарты

Переключатель соответствует требованиям к устройствам управления согласно ГОСТ Р 50030.5.1 и IEC 60947-5-1. Номинальные параметры рассчитаны на работу в промышленных условиях. Отсутствие герметичной защиты (IP40) исключает применение во влажных средах, на улице или в местах с брызгами воды.

Преимущества

• Фиксированные позиции предотвращают случайное переключение
• Чёткая механическая индикация положения - видно, в каком состоянии находится переключатель
• Комбинированные контакты (2НО+1НЗ) позволяют реализовать сложные логические схемы без дополнительных реле
• Высокая долговечность за счёт кулачкового механизма - выдерживает десятки тысяч циклов
• Интегрированная конструкция уменьшает количество сборочных операций

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - степень защиты IP40 не обеспечивает защиту от жидкости и пыли
• Не рекомендован для силовых цепей выше 10 А или напряжения свыше 660 В AC / 440 В DC
• Не подходит для автономного использования вне панели - требует жесткой фиксации в отверстии
• Не имеет световой индикации - состояние необходимо определять визуально по положению ручки

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” / “Останов” (нейтральное положение)
• Переключение направления вращения двигателя через реверсивную схему
• Активация сигнализации при включении одного из двух режимов
• Управление пускателем в системе управления технологическим оборудованием

Практические советы

• При монтаже используйте только отверстие диаметром 22,3 мм - отклонение даже на 0,5 мм может нарушить герметичность фиксации
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить резьбу или корпус
• Для длительной службы избегайте воздействия вибраций - закрепите панель с учётом демпфирования
• Проверяйте целостность контактов перед первым запуском - особенно если переключатель хранился долго
• При необходимости замены - совместим с другими моделями серии КПЕ того же диаметра и типа контактов
