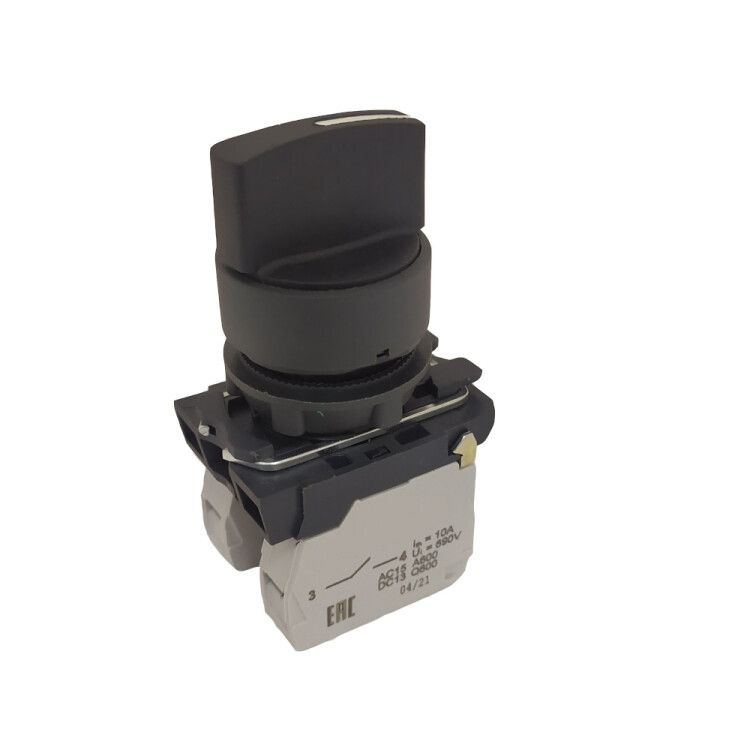

Переключатель КПЕ1131Р-черный-3но+1нз-ручка-фикс-2поз-IP40| 274305 | КЭАЗ

Переключатель КПЕ1131Р черный 3 нормально открытых + 1 нормально закрытый контакт, ручка фиксированная, 2 положения, степень защиты IP40 от компании КЭАЗ - это кулачковый коммутационный аппарат для управления цепями управления в автоматизированных системах. Артикул 274305 предназначен для установки на панели оборудования, где требуется надежное переключение между двумя состояниями с возможностью возврата в нейтральное положение.

Назначение и область применения

Переключатель КПЕ1131Р используется для ручного управления электрическими цепями в устройствах автоматизации: пускатели, системы управления станками, конвейерами, насосными установками. Он передает команды на контакторы, реле или другие управляющие элементы. Подходит для работы в условиях промышленной среды с невысокой степенью запыления и влаги.

Технические характеристики

• Тип: кулачковый переключатель
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Число положений: 2 (с нейтральным положением между ними)
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 660 В переменного тока (50/60 Гц)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Диаметр отверстия для монтажа: 22,3 мм
• Тип элемента управления: поворотная ручка с фиксацией
• Количество полюсов: 1
• Конструкция: встраиваемое устройство

Совместимость и монтаж

Переключатель КПЕ1131Р монтируется через отверстие диаметром 22,3 мм в лицевой панели корпуса или щита. Для надежной фиксации используйте штатную гайку и washer, входящие в комплект. Убедитесь, что толщина панели позволяет плотно зафиксировать устройство - рекомендуемая толщина до 8 мм. Монтаж допускается только в вертикальном положении. Не применяйте силовые провода большего сечения, чем 2,5 мм2 - это соответствует максимальному току 10 А.

Безопасность и стандарты

Переключатель КПЕ1131Р соответствует требованиям к безопасности для устройств управления согласно ГОСТ Р 50030.5.1 и IEC 60947-5-1. Рабочее напряжение 660 В обеспечивает безопасную работу в сетях до 690 В. Степень защиты IP40 предотвращает попадание твердых частиц размером свыше 1 мм, но не защищает от брызг, влаги или пылевой среды - не используйте в сырых или сильно запыленных помещениях без дополнительной защиты.

Преимущества

• Фиксированная ручка обеспечивает четкую позиционацию и исключает случайное переключение
• Нейтральное положение позволяет полностью отключить управление без активного выключения
• Один полюс с четырьмя контактами снижает количество необходимых устройств в схеме
• Конструкция совместима со стандартными панелями и креплениями КЭАЗ

Ограничения применения

• Не предназначена для коммутации нагрузок выше 10 А - риск оплавления контактов
• IP40 не защищает от влаги; избегайте установки в местах с высокой влажностью, мытьем или орошением
• Не подходит для частого переключения (>100 раз/час) - срок службы ограничен механической износостойкостью
• Нет световой индикации - нельзя использовать там, где нужна визуальная сигнализация текущего положения

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” / “Выкл.” (нейтральное)
• Активация аварийного останова с возвратом в ноль после сброса
• Переключение между источниками питания в системах резервирования
• Управление направлением движения маломощного двигателя через реверсивный пускатель

Практические советы

• Проверьте соответствие диаметра отверстия в панели - 22,3 мм требует точного сверления, лучше использовать метчик или специальный инструмент
• Используйте кабельные вводы с герметичными уплотнениями, чтобы минимизировать попадание пыли внутрь щита
• При замене старого аналога проверьте тип контактов: 3НО+1НЗ - это не универсальный набор, он отличается от других моделей КПЕ
• Не затягивайте крепеж слишком сильно - это может деформировать пластиковую основу и нарушить герметичность
• Для условий повышенной запыленности рассмотрите установку в герметичный кожух или использование внешнего защитного колпака
