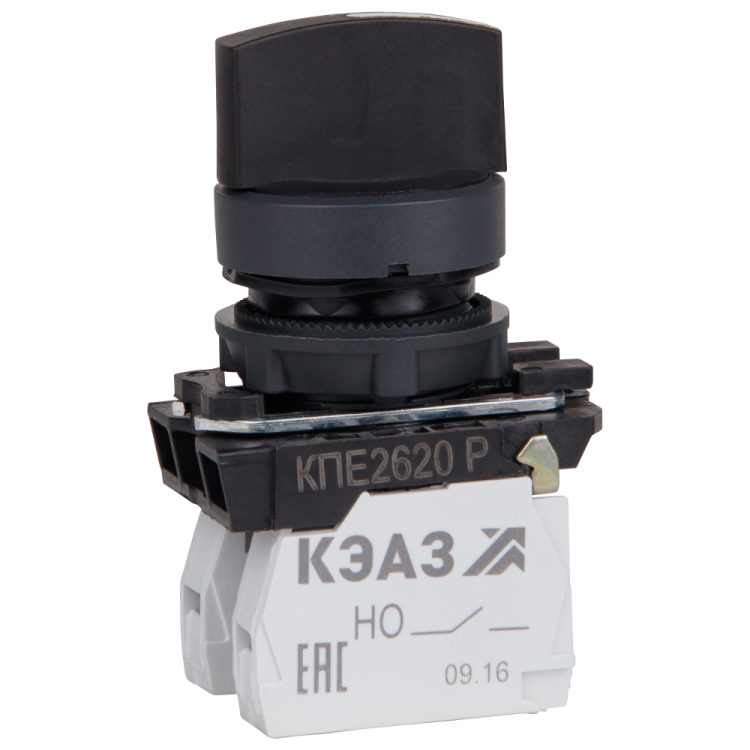

Переключатель КПЕ2620Р-черный-2но+0нз-ручка-фикс-3поз-IP65 | 248267 КЭАЗ

Переключатель КПЕ2620Р черный 2но+0нз ручка фиксированная 3 позиции IP65 от КЭАЗ - это надёжное встраиваемое устройство для коммутации цепей управления в промышленном оборудовании. Его конструкция обеспечивает устойчивую работу в условиях запылённости и влаги, а трёхпозиционная ручка с нейтральным положением позволяет точно контролировать режим работы оборудования.

Назначение и область применения

Переключатель КПЕ2620Р предназначен для ручной коммутации цепей управления в системах автоматизации. Он работает с переменным током до 690 В (частотой 50 Гц) и постоянным током до 440 В. Подходит для управления двигателями, светильниками, клапанами, конвейерами и другими устройствами, где требуется выбор между несколькими режимами работы - например, «вкл», «выкл», «реверс».

Изделие применяется на производствах с высокой степенью загрязнения: в машиностроении, пищевой промышленности, на транспорте и в энергетике. Благодаря защите IP65, его можно использовать вне закрытых щитов - на стендах, пультах и открытых площадках.

Технические характеристики

• Тип: Кулачковый переключатель
• Число положений: 3 (включает нейтральное 0-положение)
• Количество нормально замкнутых (НО) контактов: 2
• Количество нормально разомкнутых (НЗ) контактов: 0
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В переменного тока / 440 В постоянного тока
• Степень защиты: IP65 - полностью герметична от пыли и защищена от струй воды из любого направления
• Способ монтажа: через отверстие 23 мм в панели (монтажная плата)
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности
• Количество полюсов: 1
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Переключатель КПЕ2620Р устанавливается в панель через круглое отверстие диаметром 23 мм. Для фиксации используется резьбовая гайка сзади корпуса - достаточно затянуть её рукой, чтобы обеспечить плотную посадку и защиту от случайного выскальзывания.

Подключение проводов осуществляется к зажимам с максимальным сечением 2,5 мм2. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты контактными трубками.

Не требует внешнего питания - работает исключительно как механический коммутирующий элемент. Совместим со всеми стандартными клеммными колодками и шины управления, используемые в устройствах КЭАЗ.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ IEC 60947-1 - основному стандарту для низковольтных аппаратов управления. Конструкция обеспечивает безопасную работу даже при длительных нагрузках до 10 А. Материалы корпуса и механизма устойчивы к воздействию масел, химических паров и агрессивных сред, характерных для промышленных условий.

Преимущества

• Фиксированная ручка предотвращает случайное переключение - важно для операторских пультов
• Наличие нейтрального положения даёт возможность полностью отключить цепь без перехода в другой режим
• Высокая степень защиты IP65 снижает риск отказа из-за пыли и брызг воды
• Компактный размер и единый стандарт монтажа позволяют легко заменить аналоги других производителей
• Произведён на КЭАЗ - известном заводе с проверенной долговечностью изделий в экстремальных условиях

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для этого нужны контакторы или рубильники
• Не имеет автономной индикации состояния - необходимо подключать сигнальные лампы отдельно
• Не рекомендован для частого ручного переключения более 10–15 раз в минуту - возможен быстрый износ механизмов
• Не следует использовать в местах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе воды

Примеры использования

• Выбор режима работы станка: «Автоматический» - «Ручной» - «Выключен»
• Управление освещением на участке: «Включено» - «Выключено» - «Аварийное освещение»
• Контроль направления движения конвейера: «Вперёд» - «Стоп» - «Назад»
• Активация системы вентиляции в двух режимах: «Обычный» - «Выключено» - «Интенсивный»

Практические советы

• При установке убедитесь, что отверстие в панели точно 23 мм - меньшее вызовет деформацию корпуса, большее - нарушит герметичность
• Используйте термоусадочные трубки или изолирующие кольца вокруг входа кабеля - это повысит защиту от попадания влаги внутрь
• Проверьте совпадение номера контактов с принципиальной схемой перед первым включением - два НО контакта работают одновременно, но не всегда одинаково в каждой позиции
• Для обслуживания открутите заднюю гайку - это позволит снять переключатель без демонтажа всей панели
• Если нужна индикация состояния, подключите светодиодные индикаторы параллельно контактам - это удобнее, чем внешние таблички
