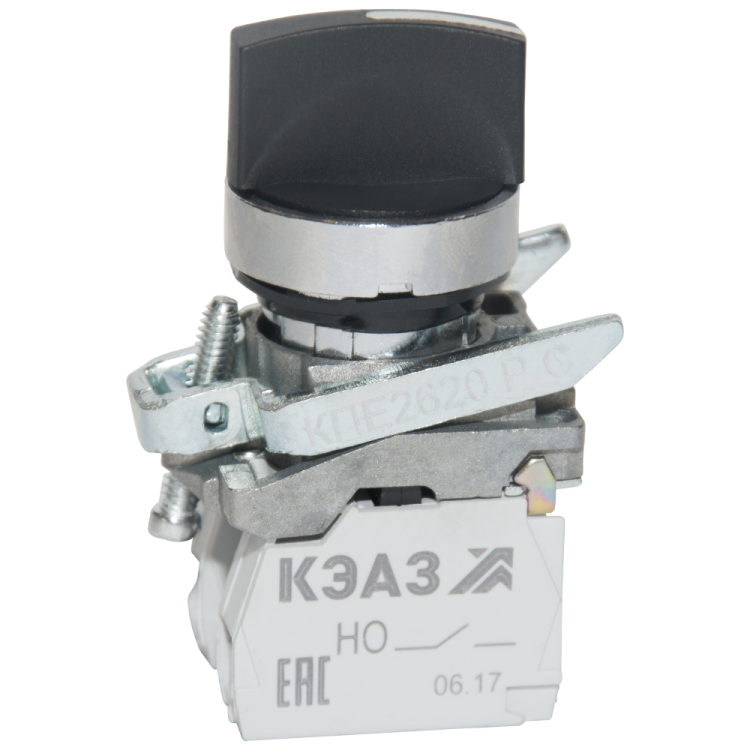

Переключатель КПЕ2620РС-черный-2но+0нз-ручка-фикс-3поз-IP65 | 248266 КЭАЗ

Переключатель КПЕ2620РС черный 2но+0нз ручка фиксированная 3позиции IP65 от КЭАЗ - это надёжное кулачковое устройство для коммутации цепей управления в распределительных щитах. Он обеспечивает точное переключение между трёмя позициями с нейтральным положением, защищён от пыли и воды (IP65), рассчитан на работу в условиях УХЛ3 и соответствует ГОСТ IEC 60947-1.

Назначение и область применения

Переключатель КПЕ2620РС предназначен для ручного управления электрическими цепями контроля и автоматизации. Подходит для работы в системах управления станками, конвейерами, насосными установками и другим оборудованием, где требуется выбрать одно из трёх состояний: «вкл.-выкл.-нейтраль». Применяется исключительно внутри распределительных щитов, не для внешнего монтажа.

Технические характеристики

• Тип: кулачковый переключатель с механической фиксацией положений
• Число положений: 3 (включает нейтральное)
• Количество нормально замкнутых (НО) контактов: 2
• Количество нормально разомкнутых (НЗ) контактов: 0
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В переменного тока (до 50 Гц), 440 В постоянного тока
• Количество полюсов: 1
• Степень защиты: IP65 - полностью герметичен против пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и повышенной влажности
• Максимальное сечение кабеля: 2,5 мм2
• Диаметр отверстия для монтажа: 23 мм
• Тип элемента управления: поворотная ручка с фиксацией в каждом положении
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Переключатель КПЕ2620РС устанавливается методом встраивания через круглое отверстие диаметром 23 мм в стенке распределительного щита. Монтаж выполняется на монтажную плату - не требует DIN-рейки. Для подключения используются винтовые зажимы, допускающие провода сечением до 2,5 мм2. После установки ручка выступает наружу для ручного управления. Не совместим с панельными рамками других серий - используйте только оригинальные крепления КЭАЗ.

Безопасность и стандарты

Переключатель КПЕ2620РС соответствует требованиям ГОСТ IEC 60947-1 - основному стандарту для низковольтных коммутационных аппаратов. Защита IP65 гарантирует безопасную работу в помещениях с высокой запылённостью или возможным воздействием брызг воды. Конструкция исключает случайное переключение благодаря фиксированной ручке. Сертифицирован для эксплуатации в условиях УХЛ3 - подходит для холодных и влажных помещений, включая производственные площадки в регионах с суровым климатом.

Преимущества

• Фиксированные положения предотвращают самопроизвольное переключение
• Высокая степень защиты IP65 снижает риск отказа из-за загрязнений или влаги
• Однополюсная конструкция упрощает подключение и диагностику
• Использование двух НО контактов позволяет реализовать сложные логические схемы управления
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области промышленной автоматизации

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - не используется для питания двигателей или нагревателей
• Не имеет НЗ контактов - нельзя использовать для схем, требующих активного размыкания при включении
• Требует подготовки отверстия 23 мм - невозможно установить в существующую панель без доработки
• Не поддерживает автоматическое управление - только ручное переключение
• Не рекомендован для открытых площадок или мест с постоянным прямым попаданием дождя

Примеры использования

• Выбор режима работы станка: «Автоматический» / «Останов» / «Ручной»
• Переключение между источниками питания: «Основной» / «Выключен» / «Резервный»
• Активация аварийной остановки с возвратом в нейтральное состояние после сброса
• Управление световой сигнализацией в трёх состояниях: «Готов» / «Останов» / «Ошибка»

Практические советы

• При монтаже проверьте глубину отверстия - корпус устройства должен плотно войти, но не деформировать пластиковую панель щита
• Обязательно затяните контактные зажимы моментом 0,4–0,6 Нм - недостаточно или слишком сильно затянутое соединение вызывает перегрев
• Не применяйте смазку на механизме - она притягивает пыль и снижает срок службы
• Для удобства обслуживания пометьте каждое положение ручки этикеткой: «Вкл.», «Нейтр.», «Выкл.»
• Проверяйте целостность контактов раз в 6 месяцев при интенсивной эксплуатации - особенно в средах с высокой влажностью
