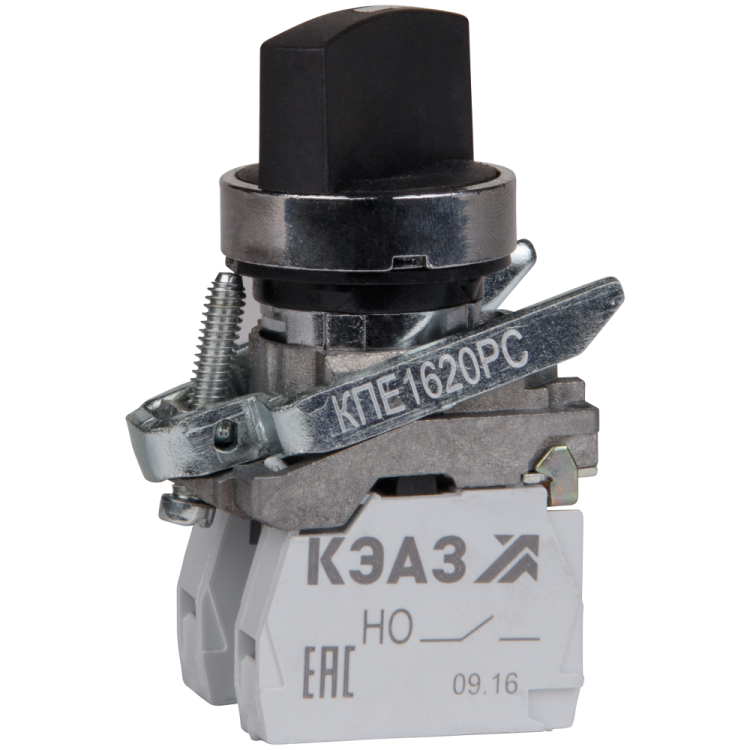

Переключатель КПЕ1620РС-черный-2но+0нз-ручка-фикс-2поз-IP65 | 248265 КЭАЗ

Переключатель КПЕ1620РС черный 2но+0нз ручка фиксированная 2поз IP65 - это компактное встраиваемое устройство от КЭАЗ для ручной коммутации цепей управления в промышленном оборудовании. Артикул 248265 соответствует сериям Устройства подачи команд и сигналов и предназначен для работы в условиях повышенной запылённости и влаги.

Назначение и область применения

Переключатель КПЕ1620РС используется для включения и выключения управляющих цепей в системах автоматизации. Он применяется там, где требуется надёжная механическая коммутация: на станках, конвейерах, щитах управления, насосных станциях. Подходит для контроля пуска, останова, изменения направления движения оборудования. Работает с переменным током до 690 В / 50 Гц и постоянным током до 440 В.

Технические характеристики

• Тип: Кулачковый переключатель
• Число положений: 2 (с нейтральным 0-положением)
• Количество нормально замкнутых (НО) контактов: 2
• Количество нормально разомкнутых (НЗ) контактов: 0
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный ток), 440 В (постоянный ток)
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Способ монтажа: Монтажная плата (через отверстие 23 мм)
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в зонах с высокой влажностью
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Переключатель КПЕ1620РCS монтируется в панель через круглое отверстие диаметром 23 мм. Для установки необходима монтажная панель толщиной до 5 мм. На задней части устройства есть два контактных зажима, рассчитанные на провода сечением до 2,5 мм2. Присоединение осуществляется винтовым зажимом - рекомендуется использовать наконечники типа “штыревые” или “цилиндрические”. Переключатель не требует внешнего крепления - фиксируется за счёт штатного фланца. Ручка имеет фиксацию в двух рабочих положениях, возвращается в ноль только при ручном перемещении.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1, что гарантирует безопасную работу в промышленных сетях. Конструкция исключает случайное включение благодаря фиксированным позициям и отсутствию самовозврата. Защита IP65 позволяет применять устройство в помещениях с возможными брызгами воды, пылевых средах, на открытых площадках под навесом. Сертифицирован для эксплуатации в климатическом исполнении УХЛ3 - подходит для холодных регионов России и стран СНГ.

Преимущества

• Высокая степень защиты IP65 обеспечивает долгий срок службы даже в сложных условиях
• Фиксированная ручка предотвращает случайные переключения
• Наличие нейтрального положения даёт возможность безопасной остановки системы
• Компактный форм-фактор удобен для установки в плотно укомплектованных щитах
• Произведено на КЭАЗ - проверенная технология, совместимая со старыми моделями КПЕ

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - нельзя использовать для прямого управления двигателями мощнее 4–5 кВт
• Не имеет автономного механизма возврата - не подходит для импульсного управления
• Не допускается использование в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Работает только в закрытых корпусах или под защитой - не является герметичным устройством для длительного нахождения под дождём

Примеры использования

• Управление пускателем на ленточном конвейере - включение/остановка через две позиции
• Выбор режима работы станка: “Автоматический” ↔ “Ручной”
• Аварийная остановка с возвратом в нейтральное положение
• Коммуникационный интерфейс между PLC и реле

Практические советы

• При монтаже используйте гильзы на жилы кабеля - это снижает риск окисления и плохого контакта
• Проверьте глубину отверстия в панели: передняя часть переключателя должна утопить в поверхности, чтобы ручка не торчала
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• При использовании в сырых местах дополнительно смажьте ось ручки силиконовой смазкой - продлит срок службы
• При замене аналога - сверьте количество контактов и тип фиксации: КПЕ1620РС отличается от КПЕ1620Р (без нулевой позиции)
