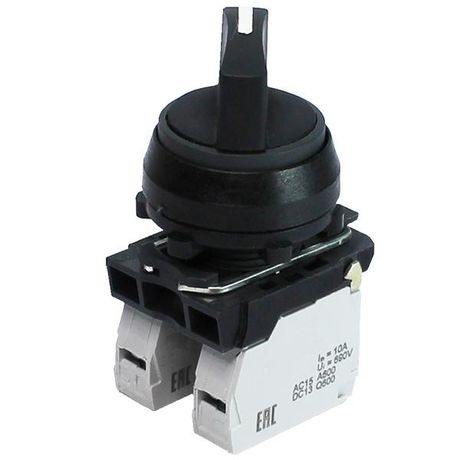

Переключатель управления ПЕ-081 исп.1м, 2з, 10А, 660В, рукоятка на 3 положения -90° 0 +90°, IP66, (ЭТ) - ET514790 Электротехник

Переключатель управления ПЕ-081 исп.1, 2з от бренда Электротехник - устройство для коммутации цепей до 10 А и 660 В с поворотной рукояткой на три фиксированных положения: -90°, 0, +90°. Подходит для управления оборудованием в условиях пыли и влаги благодаря защите IP54/IP66.

Назначение и область применения

Переключатель ПЕ-081 исп.1, 2з используется для ручного переключения электрических цепей между тремя состояниями: выключено (0), влево (-90°) и вправо (+90°). Он применяется там, где требуется надёжное механическое управление - например, в системах автоматизации, на станках, конвейерах, щитах управления. Устройство особенно удобно в местах, где важна визуальная и тактильная фиксация положений.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет работать в высоковольтных сетях промышленного типа
• Номинальный ток: 10 А - рассчитан на нагрузки до 10 ампер постоянного или переменного тока
• Количество нормально открытых (НО) контактов: 2 - два размыкаемых контакта, активируемые при перемещении рукоятки
• Количество позиций переключения: 3 - фиксированные углы: -90°, 0, +90°
• Тип элемента управления: поворотная рукоятка - обеспечивает точную и устойчивую установку в нужном положении
• Степень защиты: IP54 и IP66 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды (IP66 - выдерживает мощные струи воды с любого направления)
• Диаметр отверстия для монтажа: 30 мм - требует подготовленное отверстие такого же размера в панели
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток
• Способ монтажа: на лицевую панель - устанавливается через отверстие и фиксируется сзади

Совместимость и монтаж

Переключатель ПЕ-081 исп.1, 2з монтируется в панели с отверстием диаметром 30 мм. Для установки потребуется предварительно просверлить отверстие, вставить переключатель и закрутить фиксирующую гайку с тыльной стороны. Кабеля подключаются к двум контактным группам - каждая из них имеет по одному нормальному разомкнутому контакту. Перед монтажом проверьте соответствие толщины панели - она должна позволять плотно затянуть крепление без деформации корпуса. Не используйте инструменты с острыми краями, чтобы не повредить пластиковую поверхность.

Безопасность и стандарты

Устройство соответствует требованиям по степени защиты IP54 и IP66, что делает его пригодным для использования в средах с повышенной запылённостью и возможными брызгами воды. Однако он не предназначен для длительного погружения в жидкости или работы в взрывоопасных зонах. Материал корпуса не поддерживает горение, но не сертифицирован как взрывозащищённый.

Преимущества

• Две независимые группы НО контактов позволяют управлять двумя цепями одновременно
• Чёткая фиксация трёх положений исключает случайные переключения
• Высокий класс защиты IP66 обеспечивает надёжность даже в жестких условиях
• Поворотная рукоятка легко доступна и удобна для оператора, даже в перчатках
• Пластиковый корпус снижает риск поражения током и уменьшает вес устройства

Ограничения применения

• Не предназначена для коммутации токов выше 10 А - превышение вызывает перегрев и выход из строя
• Не работает в условиях постоянного погружения в воду - IP66 не заменяет герметичность
• Нет встроенных индикационных элементов - нельзя определить текущее положение в темноте без внешнего света
• Не подходит для частого переключения более 10–15 раз в минуту - механизм не рассчитан на высокую частоту
• Контакты только нормально разомкнутые - нет НЗ (нормально замкнутых) контактов, что ограничивает схемы управления

Примеры использования

• Выбор режима работы станка: “останов”, “вращение влево”, “вращение вправо”
• Переключение между источниками питания: основной/резервный/выключен
• Управление насосом: “выкл.” / “медленный режим” / “полная мощность”
• Локальное управление освещением в цеху с тремя уровнями яркости

Практические советы

• При монтаже убедитесь, что отверстие точно 30 мм - меньшее вызовет трудности, большее - люфт и нестабильность
• Используйте резиновые прокладки вокруг отверстия, если есть риск попадания крупной пыли или капель воды
• Подключение проводов выполняйте с учётом максимального сечения - рекомендовано до 2,5 мм2
• Проверяйте состояние контактов раз в 6 месяцев при интенсивном использовании - окисление может увеличить переходное сопротивление
• Не применять в помещениях с температурой ниже -25C - материал становится хрупким
• При необходимости замены - совместим с другими моделями серии ПЕ-081, если сохранены размеры и тип контактов
