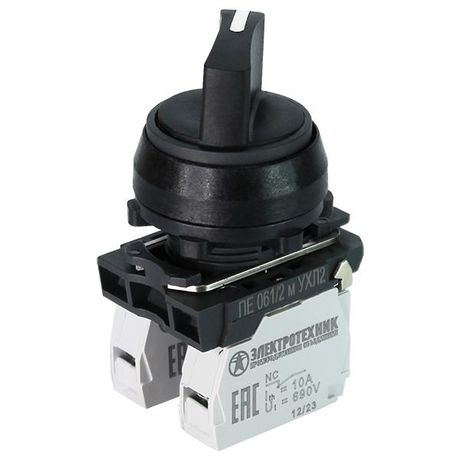

Переключатель упр. ПЕ-061 исп. 2 1з+1р 10А 660В рукоятка на положения -45град. +45град. IP54 Электротехник ET514787

Переключатель управления ПЕ-061 исп.2 от бренда Электротехник - это механический коммутационный аппарат с поворотной рукояткой, предназначенный для ручного включения/выключения цепей и переключения нагрузки в условиях повышенной запыленности и влаги. Артикул et514787 подходит для установки на панели оборудования, где требуется надежное управление с двумя фиксированными позициями.

Назначение и область применения

Переключатель управления ПЕ-061 исп.2 используется для ручного управления электрическими цепями постоянного и переменного тока. Он позволяет включить/выключить одну цепь (1-полюсный контакт) и одновременно переключить другую (1-перекидной контакт). Подходит для систем автоматизации, пультов управления, станков, насосов, вентиляторов и других устройств, требующих простой, но надежной коммутации.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях до этого значения, включая промышленные системы 380–660 В
• Номинальный ток: 10 А - допустимый ток через каждый контакт при длительной работе
• Степень защиты: IP54 (защита от пыли и брызг воды) и IP66 (дополнительно - мощная защита от струй воды и пыли); совмещённая маркировка указывает на высокую устойчивость к внешним воздействиям
• Управление: поворотная рукоятка с фиксацией в двух положениях +-45° - обеспечивает четкое позиционирование и предотвращает случайное переключение
• Монтаж: на лицевую панель - устанавливается через круглое отверстие диаметром 30 мм
• Контакты: 1 нормально открытый (НО) + 1 перекидной (переключаемый между двумя цепями)
• Число позиций: две - «вкл» и «выкл»; перекидной контакт меняет соединение между двумя выходными цепями

Совместимость и монтаж

Переключатель управления ПЕ-061 исп.2 монтируется в панелях из металла, пластика или композита. Для установки необходимо просверлить отверстие диаметром 30 мм. Крепится с помощью гайки и шайбы с тыльной стороны. Убедитесь, что толщина панели не превышает рекомендованную производителем - обычно до 6 мм. Кабели подключаются к клеммам с зажимами под провода сечением до 2,5 мм2. Не используйте силовые кабели большего сечения - возможна потеря герметичности и плохой контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 12433 для коммутационных аппаратов. Переключатель ПЕ-061 исп.2 рассчитан на работу в температурном диапазоне от -25C до +40C. Применяется в помещениях класса IP54/IP66 - то есть там, где возможны брызги, пылевые осадки или периодические мойки оборудования.

Преимущества

• Высокая степень защиты IP54+IP66 - выдерживает жесткие условия производства, в том числе влажные и пыльные среды
• Фиксация в двух позициях - исключает самопроизвольное переключение при вибрации
• Один корпус, два функциональных контура - экономит место на панели
• Механическая надежность - нет электроники, не требует питания, долгий срок службы

Ограничения применения

• Не предназначен для частых операций более 60 раз в час - риск перегрева контактов
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита
• Запрещено применять в цепях с током выше 10 А - возможна сварка контактов и выход из строя
• Не подходит для автоматического управления - только ручное управление
• Нет индикации состояния - нельзя определить положение «вкл/выкл» в темноте без внешней подсветки

Примеры использования

• Управление включением/выключением насоса и переключение между основным и резервным источником питания
• Выбор режима работы станка: «ручной» / «автоматический»
• Переключение светильника и сигнализации на пульте контроля
• Ручной запуск вентилятора в цехе с высокой запыленностью

Практические советы

• При монтаже проверьте точность отверстия - диаметр 30 мм должен быть точно соблюден, иначе переключатель ПЕ-061 исп.2 не зафиксируется плотно
• Подключайте провода с использованием наконечников - снижает вероятность окисления и улучшает контакт
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в пыльных условиях
• Не затягивайте крепеж слишком сильно - можно деформировать пластиковую рамку корпуса
• Если нужна индикация состояния - установите рядом LED-индикатор или используйте внешнюю схему контроля
