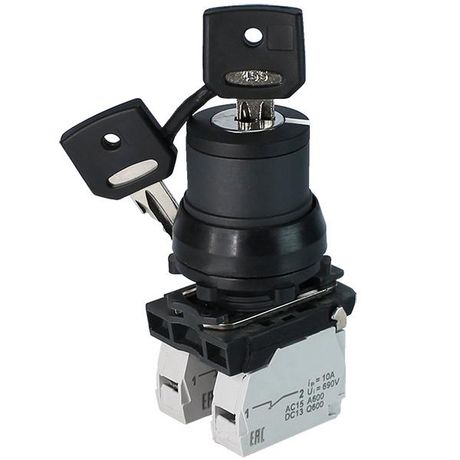

Переключатель управления ПЕ-171 исп.2м, 1з+1р, 10А, 660В, замок на 2 положения 0 +90° (ключ в положении включено не вынимается), IP40, (ЭТ) - ET514794 Электротехник

Переключатель управления ПЕ-171, исполнение 2, 1з+1р, 10А, 660В, замок на 2 положения 0 +90° (ключ в положении включено не вынимается), IP40 от бренда Электротехник — это механический коммутационный аппарат для ручного управления цепями с напряжением до 660 В и током до 10 А. Подходит для установки на панели оборудования, где требуется надёжная фиксация положений «выключено» и «включено».

Назначение и область применения

Переключатель управления ПЕ-171 предназначен для ручного включения и отключения электрических цепей в условиях, где важна предотвращение случайного отключения. Ключевой особенностью является запирающий механизм: когда ключ находится в положении «включено», он не извлекается — это исключает возможность отключения оборудования без специального доступа. Применяется в системах управления станками, насосами, вентиляторами, конвейерами и другим оборудованием, требующим контроля доступа оператора.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока
• Номинальный ток: 10 А
• Количество рабочих положений: два — «0» (выключено) и «90°» (включено)
• Количество нормально открытых (НО) контактов: один
• Количество переключающих контактов: ноль
• Тип элемента управления: поворотный ключ
• Степень защиты: IP40 — защита от предметов больше 1 мм, но не от воды
• Монтаж: на лицевую панель через круглое отверстие диаметром 30 мм
• Исполнение: фронтальная установка, с возможностью фиксации ключа в положении «включено»

Совместимость и монтаж

Установка Переключателя управления ПЕ-171 выполняется путём вставки корпуса в подготовленное отверстие диаметром 30 мм на передней панели шкафа или устройства. После ввода фиксируется с помощью резьбового крепления сзади. Для подключения используются клеммы, расположенные внутри корпуса — провода должны иметь сечение, соответствующее току 10 А (обычно 1–2,5 мм²). Убедитесь, что панель имеет достаточную толщину для плотной фиксации — рекомендуемый максимум 8 мм.

Безопасность и стандарты

Переключатель управления ПЕ-171 соответствует требованиям безопасности для устройств класса IP40, защищённых от проникновения твёрдых частиц размером более 1 мм. Однако он не рассчитан на работу во влажной среде, под дождём или в местах с высокой запылённостью. Отсутствие сертификации по IEC/EN 60947-5-1 в предоставленных данных не позволяет утверждать соответствие международным стандартам на управление — проверьте документацию завода-изготовителя для промышленных проектов.

Преимущества

• Запирание ключа в положении «включено» обеспечивает безопасность при обслуживании — оборудование нельзя отключить без ключа
• Простая и надёжная механическая конструкция — минимум отказов при частом использовании
• Чёткое позиционирование: два фиксированных положения с механическим щелчком
• Подходит для установки в ограниченном пространстве благодаря компактному размеру и фронтальному монтажу

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, на улице или в зонах с риском попадания жидкости — степень защиты IP40 не предусматривает защиту от воды
• Не подходит для автоматических систем — только ручное управление
• Отсутствуют переключающие контакты — используется только один НО контакт, поэтому не подходит для сложных схем переключения
• Работает только с постоянными нагрузками до 10 А; не предназначена для частого включения-выключения индуктивных нагрузок (например, двигателей) без дополнительной защиты

Примеры использования

• Управление питанием станка ЧПУ — ключ остаётся в замке, пока машина работает, предотвращая случайное отключение
• Включение системы вентиляции в помещении с ограниченным доступом — только ответственный персонал может включить оборудование
• Локальный пуск насоса в технологической линии — необходима физическая активация перед запуском

Практические советы

• При монтаже используйте герметичную прокладку вокруг отверстия, если есть риск попадания пыли — хотя IP40 не гарантирует защиту от пыли полностью, она снижает её проникновение
• Выбирайте ключи с метками «ON/OFF» или цветовой индикацией — это ускоряет идентификацию состояния при работе в плохих условиях освещения
• Не используйте Переключатель управления ПЕ-171 в качестве основного рубильника — он не предназначен для отключения больших токов аварийного характера
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании — окисление может вызвать нагрев и потерю контакта
