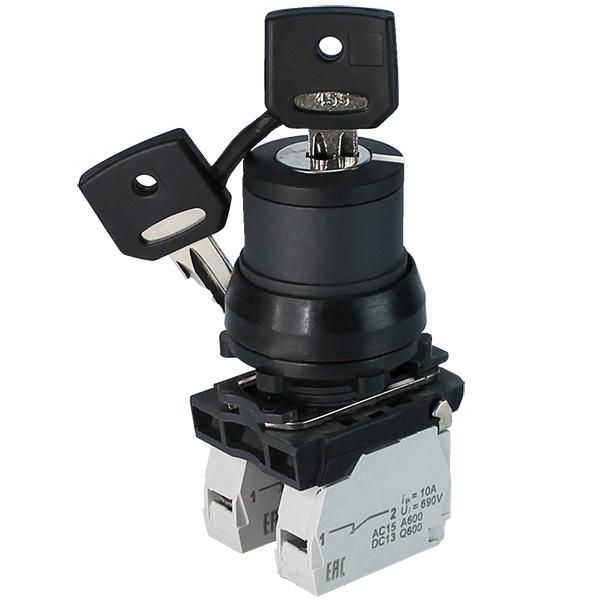

Переключатель управления ПЕ-171 исп.1м, 2з, 10А, 660В, замок на 2 положения 0 +90° (ключ в положении включено не вынимается), IP40, (ЭТ) - ET514793 Электротехник

Переключатель управления ПЕ-171, исполнение 1, 2-полюсный, 10А, 660В, замок на 2 положения 0 +90° (ключ в положении включено не вынимается), IP40 от бренда Электротехник - это механический коммутационный аппарат для ручного включения и отключения цепей в распределительных щитах. Артикул et514793 предназначен для надёжного управления оборудованием с высокой степенью фиксации положений.

Назначение и область применения

Переключатель управления ПЕ-171 используется для ручного включения и отключения двухполюсной электрической цепи. Подходит для управления нагрузками до 10 А при напряжении до 660 В. Применяется в распределительных щитах промышленного оборудования: станках, конвейерах, системах вентиляции, насосных установках. Ключевой функционал - фиксация положения «включено»: ключ не извлекается, что предотвращает случайное отключение.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 10 А
• Количество полюсов: 2
• Число рабочих положений: 2 (0° - выключено, 90° - включено)
• Наличие нулевого положения: да
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 0
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Диаметр отверстия для монтажа: 30 мм
• Конструктивное исполнение: для установки в стенку распределительного щита
• Метод фиксации ключа: в положении «включено» ключ не вынимается

Совместимость и монтаж

Устанавливается через круглое отверстие диаметром 30 мм в передней панели шкафа или щита. Монтаж выполняется с помощью фланца и зажимных элементов, входящих в комплект. Переключатель ПЕ-171 совместим со стандартными металлическими и пластиковыми панелями толщиной до 8 мм. Для правильной работы важно соблюдать плотность посадки - не допускается люфт или перекос. Установка возможна только в защищённых помещениях, где исключена попадание жидкости и пыли крупнее 1 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12444. Конструкция обеспечивает безопасную работу при номинальных параметрах. Отсутствие переключающих контактов означает, что устройство не предназначено для коммутации слаботочных сигналов - только силовые цепи. IP40 не гарантирует защиту от влаги - применение вне закрытых щитов запрещено.

Преимущества

• Фиксированный ключ в положении «включено» снижает риск несанкционированного отключения
• Простая и проверенная механическая конструкция - долгий срок службы без обслуживания
• Два НО контакта позволяют управлять двумя независимыми цепями одновременно
• Размер отверстия 30 мм - стандартизированная посадка, легко заменить аналогичные модели

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP40 недостаточно для таких условий
• Запрещено использовать для коммутации токов выше 10 А или напряжений свыше 660 В
• Не подходит для частого включения/выключения (более 10–15 раз в час) - не рассчитан на интенсивную оперативную работу
• Отсутствуют переключающие контакты - нельзя использовать как сигнализатор состояния или для управления автоматикой

Примеры использования

• Ручное управление питанием станка ЧПУ - ключ остаётся вставленным при работе, предотвращая случайное отключение
• Отключение питания вентилятора в щитовой комнате - удобно для планового техобслуживания
• Локальный выключатель для группы освещения в цеху, где требуется физическая блокировка включенного состояния

Практические советы

• При монтаже используйте только отверстие точно 30 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• Подключайте провода сечением не менее 1,5 мм2 для тока 10 А - меньше может перегреваться
• Проверьте, чтобы ключ свободно поворачивался - если есть заедание, возможно деформация механизма при перевозке
• Не используйте в качестве главного рубильника - он не имеет дугогашения и не рассчитан на аварийные отключения
• При замене старого переключателя - сравнивайте тип исполнения (здесь - исполнение 1) и наличие нулевого положения
