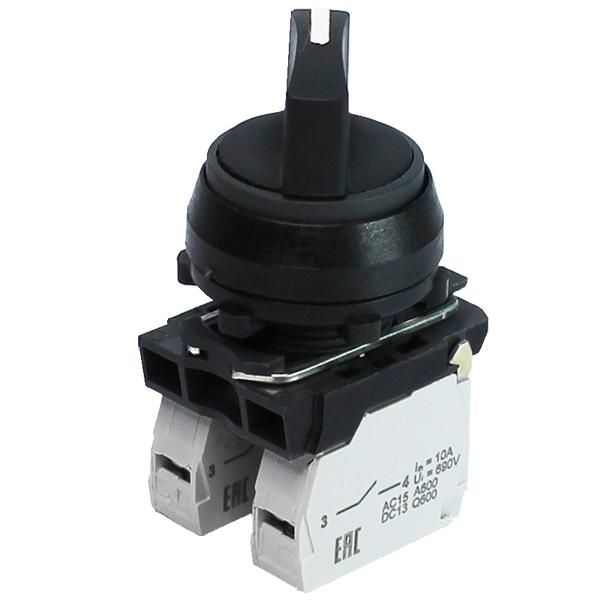

Переключатель управления ПЕ-011 исп.1м, 2з, 10А, 660В, рукоятка на 2 положения -45° +45°, IP40, (ЭТ) - ET514766 Электротехник

Переключатель управления ПЕ-011, исполнение 1, 2-полюсный, 10А, 660В, рукоятка на 2 положения -45°/+45°, IP40 от бренда Электротехник - это механический коммутационный аппарат для ручного включения и отключения двух цепей переменного тока до 660 В. Подходит для установки на панели оборудования, где требуется надёжное и наглядное управление.

Назначение и область применения

Переключатель управления ПЕ-011 предназначен для ручного переключения между двумя состояниями: «включено» и «выключено». Он используется там, где нужна физическая кнопка или рычаг вместо автоматического управления - например, для запуска/останова двигателей, переключения режимов работы станков, систем освещения или вентиляции. Устройство применяют в промышленном оборудовании, щитах управления, на конвейерах и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет работать в сетях высокого напряжения, включая трёхфазные системы.
• Номинальный ток: 10 А - способен выдерживать нагрузку до 10 ампер в каждой из двух полюсов.
• Количество полюсов: 2 - одновременно коммутируются две независимые цепи.
• Число позиций переключения: 2 - рукоятка занимает два устойчивых положения: -45° (выкл.) и +45° (вкл.).
• Тип управления: поворотная рукоятка - обеспечивает чёткую визуальную индикацию состояния и предотвращает случайное срабатывание.
• Степень защиты: IP40 - защищён от предметов больше 1 мм (например, проволоки, отвёрток), но не от воды и пыли.
• Количество нормально открытых (НО) контактов: 2 - при переводе рукоятки в рабочее положение замыкаются два контакта.
• Диаметр отверстия для монтажа: 30 мм - требует подготовки круглого отверстия такого же размера в панели.
• Количество переключающих контактов: 0 - устройство не имеет переключающего механизма типа «перекидной контакт»; работает как обычный рубильник с размыканием цепи.

Совместимость и монтаж

Установка Переключателя управления ПЕ-011 выполняется через лицевую панель. Для этого необходимо просверлить отверстие диаметром 30 мм. После вставки корпуса фиксируется гайкой с внутренней стороны. Кабели подключаются к клеммам с помощью болтов - рекомендуется использовать наконечники для многожильных проводов. Монтаж допускается только в сухих помещениях, так как степень защиты IP40 не предусматривает защиту от влаги. Не подходит для установки вне помещений или в зонах с повышенной влажностью.

Безопасность и стандарты

Переключатель управления ПЕ-011 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12449, что гарантирует безопасность при работе с токами до 10 А и напряжением до 660 В. Конструкция исключает самопроизвольное переключение благодаря удерживающему механизму рукоятки. Однако устройство не имеет функции аварийного отключения или блокировки - для безопасности следует применять его в составе комплексной системы защиты.

Преимущества

• Простая и проверенная механическая конструкция - долговечна, не требует обслуживания.
• Ясная визуальная индикация положения: угол рукоятки сразу показывает состояние устройства.
• Высокая устойчивость к перегрузкам - рассчитана на длительную работу при номинальном токе 10 А.
• Может использоваться в качестве основного отключающего аппарата в маломощных цепях.

Ограничения применения

• Не предназначена для частого включения/отключения - не является аппаратом для оперативного управления (не подходит для частых пусков двигателя).
• IP40 не защищает от пыли и влаги - нельзя устанавливать в сырых, пыльных или наружных условиях.
• Отсутствие переключающих контактов - не может выполнять функции переключения между двумя источниками питания (только включение/отключение).
• Не совместим с автоматическими системами управления - требует ручного воздействия.

Примеры использования

• Ручное включение/отключение насоса в системе водоснабжения.
• Выбор режима работы станка: «рабочий» / «обслуживание».
• Отключение цепи освещения в цеховой зоне перед проведением ремонта.
• Управление вентилятором в распределительном шкафу.

Практические советы

• При выборе места установки учтите доступность рукоятки - она должна легко нажиматься даже в перчатках.
• Используйте маркировочные бирки рядом с переключателем: «ВКЛЮЧЕНО» / «ВЫКЛЮЧЕНО» - снижает риск ошибок.
• Проверьте соответствие диаметра отверстия в панели 30 мм - слишком маленькое отверстие затруднит монтаж, большое - вызовет люфт.
• Подключайте провода плотно - слабый контакт при 10 А может вызвать перегрев и выход из строя.
• Не используйте этот переключатель в качестве единственного средства защиты - всегда сочетайте с автоматическим выключателем или предохранителем.
