КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD80310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 80A С APC

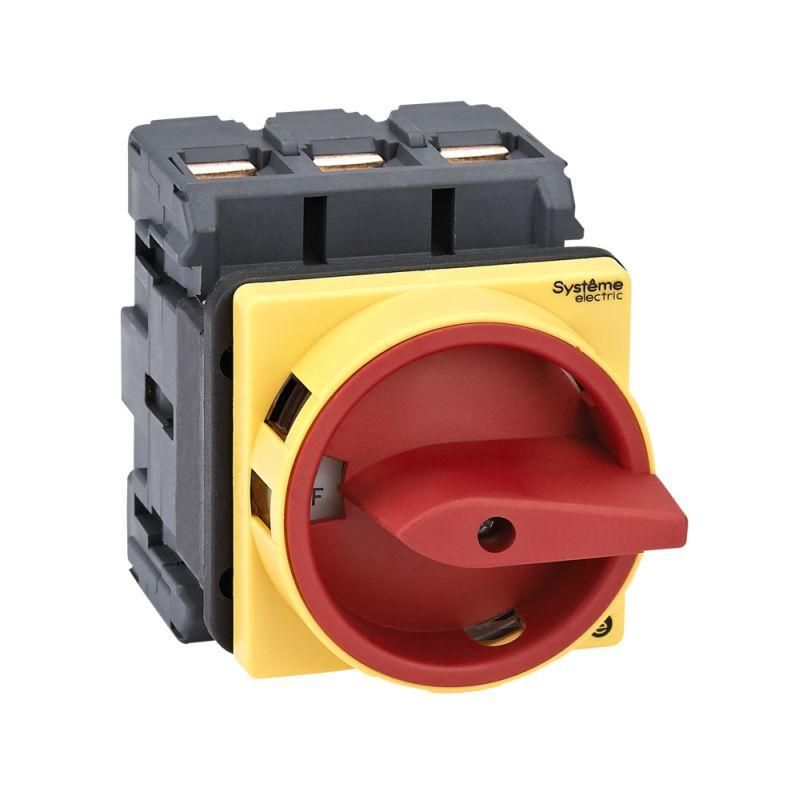

Выключатель-разъединитель Systeme Electric MSД80310R - устройство для безопасного отключения силовой цепи в трехфазных сетях до 80 А, предназначенное для установки на дверцах щитов. Благодаря красной рукоятке и возможности блокировки замком, он обеспечивает четкую визуальную сигнализацию состояния и соответствие требованиям безопасности при обслуживании.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД80310R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в распределительных щитах. Применяется в системах управления двигателями, конвейерах, насосных станциях и другом оборудовании, где требуется физическое отключение питания для ремонта или техобслуживания.

Технические характеристики

• Номинальный ток: 80 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - управление всеми тремя фазами одновременно
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды; требует установки внутри закрытых шкафов
• Рукоятка: красная, поворотная, с возможностью запирания навесным замком - позволяет заблокировать положение “выкл” для предотвращения случайного включения
• Монтаж: на дверцу с помощью 4 винтов - устанавливается прямо на лицевой панели шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSД80310R монтируется исключительно на дверцу щита через четыре крепежных отверстия. Он не совместим с DIN-рейкой - для этого типа монтажа нужны другие модели серии. Установка требует свободного доступа к задней части устройства для подключения проводов. Посадочные отверстия рассчитаны под стандартные кабельные вводы сечением до 25 мм2. Максимальный момент затяжки винтов - 1,5 Нм, чтобы не повредить пластиковый корпус.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Красная рукоятка соответствует нормам цветового кодирования - “красный = отключено”. Возможность блокировки навесным замком обеспечивает выполнение правил LOTO (Lock Out Tag Out) при проведении ремонтных работ. Корпус выполнен из самозагасающего материала, не поддерживающего горение.

Преимущества

• Закрытый корпус с IP20 снижает риск случайного контакта с токоведущими частями
• Красная рукоятка легко отличима даже в условиях плохого освещения
• Большое изоляционное расстояние между контактами повышает надежность при работе в средах с повышенной влажностью
• Высокий механический ресурс - более 10 000 операций включения/отключения
• Поддержка блокировки замком - обязательное условие для промышленных объектов по требованиям OSHA и ГОСТ Р 51330.10

Ограничения применения

Выключатель-разъединитель Systeme Electric MSД80310R нельзя использовать как автоматический выключатель - он не имеет тепловой или электромагнитной защиты. Не предназначен для частого включения/отключения под нагрузкой (например, чаще 10 раз в час). Не работает во внешних условиях - IP20 не защищает от пыли и влаги. Не допускается установка в местах с постоянным воздействием масла, химических паров или агрессивных газов.

Примеры использования

• Главный выключатель на входе в станок с ЧПУ
• Аварийный отключающий элемент на пульте управления конвейерной линией
• Разъединитель перед частотным преобразователем в системе вентиляции
• Центральный выключатель в распределительном щите производственного участка

Практические советы

• Перед монтажом проверьте, что посадочное отверстие на дверце точно соответствует форме корпуса - не используйте адаптеры, они нарушают герметичность и прочность
• Используйте навесные замки с ключом, который есть только у ответственных лиц - это минимизирует риски неквалифицированного включения
• Не затягивайте клеммы сверх меры - перегрузка может вызвать деформацию медных контактов
• Проверяйте состояние рукоятки каждые 6 месяцев: при заедании или люфте замените устройство - это указывает на износ механизма
• MSД80310R - часть серии SystemePact MCP, поэтому совместим со всей линейкой комплектующих SE: аналогичные автоматы, контакторы и блоки сигнализации можно монтировать рядом
