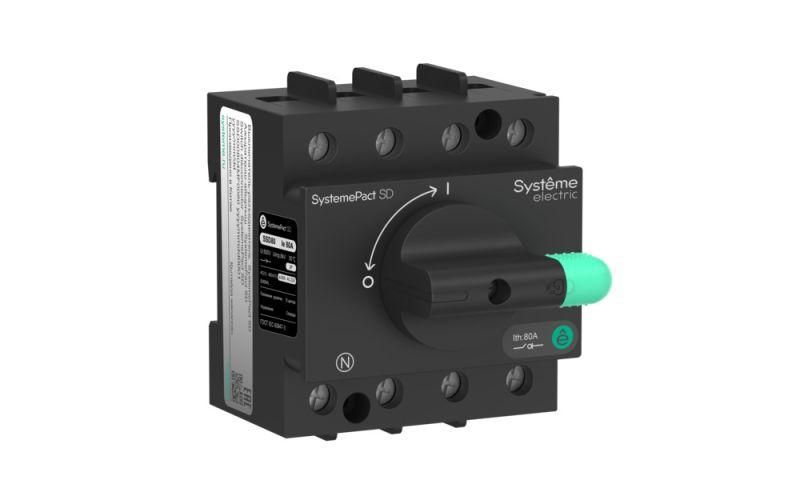

Выключатель-разъединитель SystemePact SD80 3P 80A | SSD00803MF0080 Systeme Electric APC

Выключатель-разъединитель SystemePact SD80 3P 80A - устройство для ручного отключения и подключения трёхфазной сети низкого напряжения. Применяется в распределительных щитах, где требуется надёжная изоляция цепи после отключения. Артикул ssd00803mf0080 соответствует модели с номиналом 80 А и трёхполюсным исполнением.

Назначение и область применения

Выключатель-разъединитель SystemePact SD80 3P 80A используется для ручного отключения электрической цепи без автоматической защиты. Он обеспечивает физическую изоляцию участка сети - необходимую для проведения ремонтных работ, проверки или обслуживания оборудования. Подходит для установки в силовых щитах промышленных объектов, на станках, конвейерах, насосных станциях и других системах, где важна безопасная изоляция цепи перед доступом к оборудованию.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 3
• Номинальный ток: 80 А
• Напряжение: переменный ток, низкое (до 690 В согласно стандартам IEC)
• Метод монтажа: крепление на DIN-рейку 35 мм
• Дополнительно: возможность установки вспомогательных контактов (дополнительные модули не входят в комплект)

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или сверления не требует. Для подключения используются винтовые зажимы на входных и выходных клеммах. Кабели должны иметь сечение до 25 мм2 (медные). Обязательно соблюдать порядок подключения: питание - на верхние клеммы, нагрузка - на нижние. После монтажа убедитесь, что рычаг переключения свободно перемещается и фиксируется в положениях «ON» и «OFF».

Безопасность и стандарты

Выключатель-разъединитель SystemePact SD80 3P 80A соответствует международному стандарту IEC 60947-3 для аппаратов управления и коммутационных устройств. Конструкция гарантирует видимый разрыв цепи при отключении - это основное требование безопасности при работе с электрооборудованием. Наличие механической блокировки исключает случайное включение при открытых крышках.

Преимущества

• Физический разрыв цепи - гарантированная изоляция для безопасного обслуживания
• Стандартный монтаж на DIN-рейку - быстрая установка и замена
• Поддержка дополнительных контактов - позволяет интегрировать сигналы в системы контроля
• Износостойкая конструкция - рассчитана на многократные операции в условиях промышленной среды

Ограничения применения

Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель. Частые коммутации под током выше 80 А могут привести к повреждению контактной группы. Не используйте в цепях постоянного тока. Не применяйте в условиях повышенной взрывоопасности или сильной химической агрессии - корпус не имеет специальной защиты от газов и паров.

Примеры использования

• Отключение питания станка перед техобслуживанием
• Изолирование участка конвейера для ремонта
• Ручное управление питанием насосной группы в водопроводном узле
• Обеспечение безопасного отключения вводного шкафа перед плановым осмотром

Практические советы

• Перед установкой проверьте соответствие номинала 80 А нагрузке вашей цепи - превышение вызывает перегрев и отказ
• Если нужен сигнал о состоянии (вкл./выкл.), заказывайте дополнительные контакты отдельно - они совместимы с сериями SE
• При использовании в щите с несколькими аппаратурными элементами оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• Регулярно проверяйте затяжку клемм - особенно после первых нескольких включений, когда возможна усадка провода
• Артикул ssd00803mf0080 - единственный вариант этой модели; другие номера в серии SystemePact SD80 имеют другой ток или число полюсов
