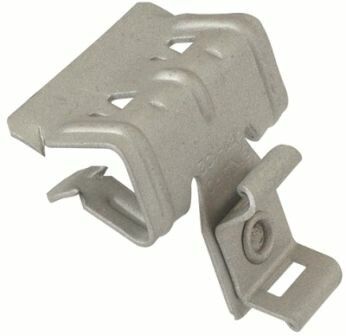

Крепеж для хомута к балке 15-20мм горизонтальный монтаж - CM613020 ДКС

Крепеж для хомута к балке 15–20 мм горизонтальный монтаж DKC - это надежный элемент крепления для фиксации одиночного кабеля или трубопровода на металлической балке. Продукт из серии M5 Combitech сочетает устойчивость к коррозии, огнеупорность и совместимость с современными требованиями безопасности. Артикул cm613020 предназначен для профессиональной установки в промышленных и коммерческих объектах.

Назначение и область применения

Элемент используется для горизонтального крепления хомутов к стальным балкам толщиной 15–20 мм. Подходит для фиксации одного кабеля, провода или трубопровода. Области применения: промышленные цеха, энергообъекты, серверные помещения, системы автоматизации, конвейеры и другие места, где требуется жесткая и безопасная фиксация кабельных трасс.

Технические характеристики

• Номинальный диаметр: 20 мм - обеспечивает плотную посадку на стандартные хомуты этого размера;
• Тип крепления: винтовое - позволяет регулировать усилие затяжки и легко демонтировать устройство;
• Материал корпуса: сталь - гарантирует механическую прочность и долговечность;
• Исполнение: двухлапковая конструкция - равномерно распределяет нагрузку на балку;
• Защитное покрытие: непрерывное холодное цинкование - защищает от коррозии даже во влажной среде;
• Пластмассовая оболочка: да - снижает риск повреждения изоляции кабеля и предотвращает контакт с металлом;
• Огнезащита: да - соответствует требованиям пожарной безопасности;
• Не содержит галогенов: да - при возгорании не выделяет токсичных газов;
• Устойчивость к УФ-излучению: да - сохраняет целостность при длительном воздействии света;
• Цвет: серый - маскируется на фоне металлоконструкций;
• Отступ от стены: да - обеспечивает доступ для обслуживания и теплоотвода;
• Максимальная нагрузка: 15 кг - допустимая масса кабеля или трубы с учетом собственного веса и внешних сил;
• Поддерживаемая толщина балки: 15–20 мм - точное соответствие геометрии типовых профилей.

Совместимость и монтаж

Артикул cm613020 совместим со всеми хомутами диаметром 20 мм из серии M5 Combitech. Для монтажа необходимо:

• Закрепить изделие на балке с помощью болта через два лапки - зона контакта должна полностью прилегать к поверхности балки;
• Убедиться, что толщина балки находится в диапазоне 15–20 мм - меньшая или большая толщина снижает надежность крепления;
• Перед установкой проверить наличие пластиковой оболочки - она должна быть целой и правильно расположена вокруг точки крепления кабеля;
• Затянуть винты равномерно, чтобы избежать перекоса и деформации конструкции.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря наличию огнезащиты и отсутствию галогенов в материале. Непрерывное цинкование обеспечивает электрохимическую защиту, исключающую образование ржавчины. Серия M5 Combitech разработана в соответствии с международными нормами для промышленных кабельных систем.

Преимущества

• Высокая механическая прочность стали + защитное покрытие = срок службы более 15 лет;
• Пластиковая оболочка минимизирует износ кабеля и исключает возможность замыкания на корпус;
• Горизонтальное исполнение удобно для монтажа на вертикальных стенках и потолочных балках;
• Устойчивость к УФ и коррозии делает возможным применение вне помещений;
• Серый цвет не бросается в глаза и хорошо сочетается с металлическими конструкциями.

Ограничения применения

• Не для балок толще 20 мм или тоньше 15 мм - возможно проскальзывание или недостаточное удерживание;
• Не рекомендуется использовать для многокабельных сборок - рассчитан только на один кабель или трубу;
• Не предназначен для динамических нагрузок выше 15 кг - например, при вибрационных режимах оборудования требуются дополнительные амортизаторы;
• Не следует применять в условиях постоянного погружения в жидкости - хотя есть цинкование, продукт не имеет IP-классификации для воды.

Примеры использования

• Фиксация сигнальных кабелей управления на балках технологического участка завода;
• Установка медных трубопроводов HVAC на потолочных конструкциях офисного здания;
• Монтаж кабелей питания на рамах конвейера в пищевой промышленности;
• Крепление сетевых кабелей в серверной комнате с повышенными требованиями к пожарной безопасности.

Практические советы

• Перед заказом обязательно сверьте толщину вашей балки - лучше измерить штангенциркулем, чем полагаться на документацию;
• Если планируете много таких креплений - используйте комплекты из серии M5 Combitech для унификации всей системы;
• Проверьте состояние пластиковой оболочки после доставки - при повреждении замените деталь, даже если металл кажется целым;
• Для сложных маршрутов кабеля комбинируйте этот крепеж с другими элементами серии - например, угловыми переходниками или кронштейнами;
• Не забудьте оставить свободный радиус изгиба кабеля - он не должен тереться о острые края крепежа.
