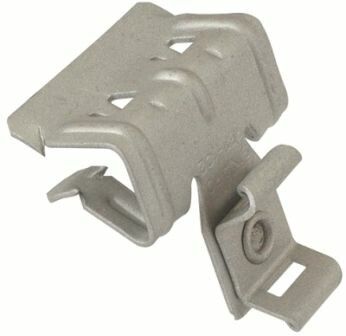

Крепеж для хомута к балке 10-15 мм горизонтальный монтаж - CM613015 ДКС

Крепеж для хомута к балке 10–15 мм горизонтальный монтаж от DKC (ДКС), артикул cm613015, предназначен для фиксации хомутов на металлических балках шириной 10–15 мм. Этот элемент из серии M5 Combitech обеспечивает надежную и устойчивую установку кабельных трасс в горизонтальной плоскости.

Назначение и область применения

Изделие используется для крепления хомутов к стальным балкам с помощью винтового соединения. Подходит для монтажа кабельных систем, трубопроводов и других коммуникаций на вертикальных или горизонтальных поверхностях. Применяется в промышленных зонах, на заводах, в распределительных щитах и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Диаметр трубы/кабеля: 10–15 мм - совместим с хомутами этого класса;
• Тип крепления: винтовое - обеспечивает плотный захват и возможность регулировки;
• Материал: сталь - гарантирует механическую прочность;
• Резьба: М10 - соответствует стандартным болтам и гайкам;
• Защитное покрытие: гальваническое цинкование - предохраняет от коррозии в условиях повышенной влажности;
• Цвет: светло-серый - визуально сочетаем с большинством металлоконструкций;
• Максимальная нагрузка: 15 кг - допустимая масса кабельного пакета или трубы с учетом динамических воздействий;
• Состав: безгалогенный материал - безопасен при возгорании, не выделяет токсичных паров.

Совместимость и монтаж

Крепеж для хомута к балке 10–15 мм горизонтальный монтаж совместим с хомутами серии M5 Combitech и другими изделиями с внутренним диаметром, подходящим под балку 10–15 мм. Устанавливается на боковую поверхность балки: через отверстие в основании профильной части крепежа продевается болт М10, который затягивается снизу. Для правильной сборки требуется доступ с нижней стороны балки. Не рекомендуется использовать на балках тоньше 10 мм или толще 15 мм - возможна потеря удерживающей способности.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к промышленному крепежу. Отсутствие галогенов делает его безопасным для использования в закрытых помещениях с риском перегрева или пожара. Гальваническое цинкование соответствует нормам защиты от коррозии в средних условиях эксплуатации.

Преимущества

• Высокая механическая прочность благодаря стали и точной технологии производства;
• Удобство монтажа - один тип крепления подходит для множества хомутов;
• Долговечность - цинковое покрытие сохраняет целостность даже при колебаниях температур и влажности;
• Совместимость с сериями M5 Combitech - можно собирать единые системы без адаптеров.

Ограничения применения

• Не для балок толщиной менее 10 мм или более 15 мм - крепление будет ненадежным;
• Не рассчитан на ударные или вибрационные нагрузки выше 15 кг - превышение может вызвать деформацию или отказ;
• Не предназначен для внешнего монтажа в агрессивных средах (морская зона, химические цеха) - цинкование не заменяет катодную защиту;
• Требуется свободный доступ снизу балки для затяжки болта - невозможен монтаж в полностью закрытых конструкциях.

Примеры использования

• Фиксация кабельных каналов на несущих балках в цехах заводов;
• Подвеска силовых кабелей в распределительных пунктах;
• Закрепление воздуховодов или малодиаметровых труб на технологических рамах;
• Обустройство кабельных трасс в серверных и автоматизированных помещениях.

Практические советы

• Перед монтажом проверьте толщину балки штангенциркулем - отклонение +-1 мм уже влияет на надежность;
• Используйте болты М10 с головкой под ключ 17 мм - они обеспечивают равномерную затяжку;
• При групповой установке нескольких крепежей смонтируйте их с шагом не более 800 мм - это снижает провисание кабелей;
• Проверяйте состояние цинкового слоя перед установкой - поврежденное покрытие требует дополнительной герметизации;
• Этот крепеж - часть системы M5 Combitech; используйте другие компоненты этой же серии для создания единой, стандартизированной системы.
