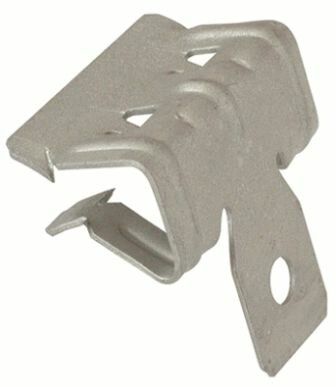

Крепеж для троса к балке 10-15 мм горизонтальный монтаж - CM611014 ДКС

Крепеж для троса к балке/швеллеру 10–15 мм, 8–14 мм горизонтального монтажа от DKC (ДКС), артикул cm611014, предназначен для надежного крепления тросов и цепей к стальным балкам и швеллерам в горизонтальной плоскости. Этот элемент из серии M5 Combitech обеспечивает устойчивую фиксацию при нагрузках до 882 кг и подходит для промышленной автоматизации, кабельных трасс и подвесных систем.

Назначение и область применения

Этот зажим используется для крепления тросов, цепей или других несущих элементов к стальным балкам и швеллерам. Устанавливается сбоку на стенку профиля, что позволяет организовать горизонтальные маршруты для кабелей, трубопроводов, оборудования или грузовых подвесок. Подходит для монтажа в производственных помещениях, на конвейерах, в энергообъектах и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Тип крепления: зажим
• Диаметр троса: 10–15 мм
• Толщина балки/швеллера: 8–14 мм
• Материал: сталь
• Покрытие: цинк-никелевое — защищает от коррозии, повышает срок службы
• Несущая способность: 882 кг
• Метрическая резьба: М8 — для крепления крепежных элементов или кронштейнов
• Цвет: светло-серый
• Серия: M5 Combitech
• Артикул: cm611014

Совместимость и монтаж

Крепеж совместим со стальными балками и швеллерами толщиной 8–14 мм. Для установки необходимо:

• Установить зажим на боковую поверхность профиля;
• Закрепить его болтом через отверстие с резьбой М8;
• Вставить трос или цепь в зажимную часть, соответствующую диаметру 10–15 мм;
• Затянуть зажим равномерно, чтобы избежать перекоса и деформации.

Не используйте для крепления к тонкостенным профилям менее 8 мм — возможна потеря герметичности и снижение несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному такелажу и рекомендовано для использования в проектах с повышенными требованиями к надежности. Цинк-никелевое покрытие обеспечивает соответствие нормам по коррозионной стойкости в условиях средней агрессивности. Несущая способность 882 кг проверена испытаниями и указана с запасом прочности.

Преимущества

• Высокая несущая способность — до 882 кг, что позволяет использовать вместо нескольких более слабых креплений
• Цинк-никелевое покрытие — устойчиво к влаге, химическим воздействиям и механическому износу
• Фиксация сбоку — не требует сверления верхней полки балки, сохраняет целостность конструкции
• Совместимость с серией M5 Combitech — легко комбинируется с другими элементами этой линейки
• Готов к использованию без доработки — не нуждается в термообработке или специальной подготовке перед монтажом

Ограничения применения

• Не применяйте для вертикального крепления — конструкция рассчитана исключительно на горизонтальный монтаж
• Не допускается использование с балками толще 15 мм или тоньше 8 мм — риск проскальзывания или разрушения
• Не подходит для динамических нагрузок с ударным характером — например, при частых рывках троса
• Не заменяет сертифицированные грузовые крюки или лифтовые устройства — предназначен только для фиксации кабеленесущих и вспомогательных систем

Примеры использования

• Крепление кабельных лотков к балкам в цехах
• Подвеска воздуховодов или трубопроводов в промышленных зданиях
• Фиксация тросов для подвижных участков конвейеров
• Обустройство антивандальных систем защиты на открытых площадках
• Монтаж осветительных конструкций на металлических каркасах

Практические советы

• Перед монтажом проверьте толщину балки — она должна попадать в диапазон 8–14 мм; при отклонении используйте переходники или другой тип крепежа
• При затяжке болта М8 соблюдайте момент 8–10 Н·м — переусердствовать нельзя, чтобы не повредить резьбу или сам зажим
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние покрытия — при появлении белого налета (высола) протрите поверхность сухой ветошью
• Если требуется несколько точек крепления на одной балке — располагайте зажимы с шагом не менее 600 мм, чтобы избежать концентрации нагрузки
• Крепеж cm611014 от DKC хорошо сочетается с другими изделиями серии M5 Combitech — можно формировать модульные системы без адаптеров
