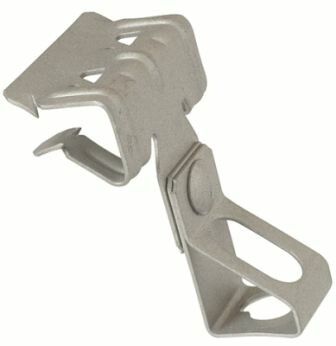

Крепеж для шпильки М8 к балке 4-10 мм горизонтальный монтаж - CM614810 ДКС

Крепеж для шпильки М8 к балке 4–10 мм горизонтальный монтаж от DKC (ДКС), артикул cm614810, предназначен для надежного крепления шпилек M8 к стальным балкам сбоку, обеспечивая устойчивую основу для кабеленесущих систем и опорных конструкций в рамках серии M5 Combitech.

Назначение и область применения

Этот крепеж используется для фиксации вертикальной шпильки M8 к горизонтальной металлической балке. Применяется там, где требуется смонтировать кабельные лотки, трубопроводы, световые приборы или другое оборудование, требующее жесткой точки крепления. Подходит для установки внутри помещений, в том числе на промышленных объектах, в цехах, на эстакадах и в распределительных пунктах.

Технические характеристики

• Резьба: M8 - совместима со стандартными гайками и крепежными элементами M8;
• Тип крепления: зажимный - фиксируется на балке без сверления;
• Несущая способность: 70 кг - максимальная допустимая статическая нагрузка;
• Толщина балки: 4–10 мм - подходящий диапазон для захвата зажимом;
• Материал: оцинкованная сталь - обеспечивает механическую прочность и коррозионную стойкость;
• Покрытие: гальваническое цинкование - равномерный слой защиты против ржавчины;
• Цвет: светло-серый - соответствует цветовой гамме изделий серии M5 Combitech;
• Тип изделия: крепеж - часть комплекта универсального крепежа DKC.

Совместимость и монтаж

Изделие совместимо с другими элементами серии M5 Combitech, включая шпильки M8, гайки, изоляторы и кронштейны. Устанавливается путём захвата балки зажимным механизмом - достаточно плотно прижать устройство к кромке балки, пока она не заклинится между двумя контактными поверхностями. Крепление выполняется без инструментов, однако рекомендуется проверить надёжность фиксации после установки легким усилием рукой. Для точного расположения можно использовать уровень.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего промышленного использования. Гальваническое цинкование соответствует DIN EN ISO 1461. Несущая способность 70 кг рассчитана на статическую нагрузку; динамические воздействия (вибрация, удары) должны учитываться дополнительно. Не применяется в условиях повышенной химической агрессии или постоянного контакта с водой.

Преимущества

• Не требует сверления - сохраняет целостность балки и снижает время монтажа;
• Универсальная совместимость - работает с широким спектром элементов серии M5 Combitech;
• Высокая corrosion resistance - гальваническое цинкование продлевает срок службы даже во влажных помещениях;
• Легкий вес и компактность - удобен для транспортировки и хранения;
• Чёткая маркировка и стандартизация - минимизирует риск ошибок при сборке.

Ограничения применения

• Не балки толще 10 мм - зажим не сможет надёжно захватить поверхность;
• Не предназначен для балок тоньше 4 мм - возможна деформация материала;
• Не выдерживает динамических или ударных нагрузок выше 70 кг - не используйте для подъёма грузов через этот элемент;
• Не следует применять в средах с частым контактом с кислотами, щелочами или морской водой - цинкование может разрушиться быстрее;
• Не заменяет анкерные крепления - не подходит для стен, потолков или бетона.

Примеры использования

• Фиксация кабельных лотков к профильным балкам в цехе;
• Подвеска осветительных приборов к стальному каркасу производственного здания;
• Монтаж воздуховодов или трубопроводов на технологическом этаже;
• Установка опор для трассирования силовых кабелей в распределительном щите.

Практические советы

• Перед монтажом проверьте толщину балки - лучше всего использовать штангенциркуль;
• Если балка имеет острые края - предварительно удалите заусенцы, чтобы не повредить покрытие крепежа;
• При использовании нескольких таких крепежей на одной балке соблюдайте равномерный шаг - не более 1,5 метра;
• После установки обязательно проверьте, что шпилька M8 свободно вворачивается и не перекашивается;
• Для длительной эксплуатации в сырых помещениях периодически осматривайте место контакта крепежа с балкой - при появлении белых пятен (высолы цинка) протрите сухой тканью.
