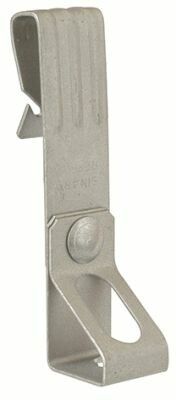

Крепеж для шпильки М10 к балке 5-7мм вертикальный монтаж - CM620107 ДКС

Крепеж для шпильки М10 к балке 5–7 мм вертикальный монтаж от DKC (ДКС), артикул cm620107, предназначен для надежного крепления шпилек к стальным балкам толщиной 5–7 мм в вертикальной плоскости. Этот элемент из серии M5 Combitech используется в системах кабеленесущих конструкций и опорных рам, обеспечивая устойчивую фиксацию с учетом механических нагрузок.

Назначение и область применения

Этот крепеж применяется для установки шпильки М10 на стальной балке, когда требуется вертикальное крепление с возможностью последующего монтажа оборудования, трубопроводов, кабельных трасс или других элементов через резьбовое соединение. Подходит для промышленных объектов, где используются металлические несущие конструкции: заводские цеха, распределительные пункты, автоматизированные линии, конвейеры.

Технические характеристики

• Резьба: М10 (метрическая, внутренняя)
• Несущая способность: 686 Н (эквивалентно около 70 кг статической нагрузки)
• Предельная нагрузка: 686 Н
• Тип крепления: зажимной — фиксируется на балке за счет сжатия
• Толщина балки, для которой предназначен: 5–7 мм
• Материал: сталь
• Покрытие: гальваническое цинкование — защищает от коррозии
• Цвет: светло-серый
• Толщина фланца: 1 мм

Совместимость и монтаж

Крепеж для шпильки М10 к балке 5–7 мм вертикальный монтаж совместим с балками из стали толщиной точно 5–7 мм. Установка выполняется сверху: устройство зажимается на ребре балки, после чего в него вворачивается шпилька М10. Для монтажа не требуются сверление или болты — достаточно равномерного давления для плотного контакта с поверхностью балки. Рекомендуется проверять соответствие толщины балки перед установкой — отклонение более чем ±0,5 мм снижает надежность фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного крепежа. Гальваническое цинкование обеспечивает защиту от коррозии в условиях повышенной влажности. Прочностные показатели (686 Н) рассчитаны на длительную эксплуатацию в закрытых помещениях. Не рекомендовано применение в агрессивных средах (например, химических цехах) без дополнительной защиты.

Преимущества

• Не требует сверления балки — сохраняет целостность несущей конструкции
• Ускоряет монтаж: установка занимает несколько секунд
• Высокая надежность фиксации при статических нагрузках до 686 Н
• Цинковое покрытие продлевает срок службы даже в условиях повышенной влажности
• Часть серийной системы M5 Combitech — легко комбинируется с другими элементами этой же линейки

Ограничения применения

• Не подходит для балок толще 7 мм или тоньше 5 мм — риск проскальзывания или недостаточного зажима
• Не предназначен для динамических или ударных нагрузок — например, вибрационного оборудования
• Не использовать в открытых наружных условиях без дополнительной герметизации
• Не заменяет анкерные крепления при необходимости переноса значительных моментов силы

Примеры использования

• Фиксация шпилек для крепления кабельных лотков к профильным балкам в цехе
• Установка опор для воздуховодов или трубопроводов на стальных конструкциях
• Монтаж датчиков, освещения или пультов управления на несущих балках в распределительном щите
• Создание точек крепления для сервисного обслуживания оборудования

Практические советы

• Перед установкой проверьте толщину балки штангенциркулем — допуск ±0,5 мм критичен
• При использовании в местах с частым доступом (обслуживание) регулярно контролируйте затяжку зажима
• Шпилька М10 должна быть качественной, без повреждений резьбы — иначе возникает риск выкручивания
• Для увеличения срока службы в сырых помещениях можно дополнительно смазывать контактные поверхности противокоррозийной смазкой
• Крепеж cm620107 от DKC (ДКС) лучше сочетать с другими элементами серии M5 Combitech — они совпадают по геометрии и материалу
