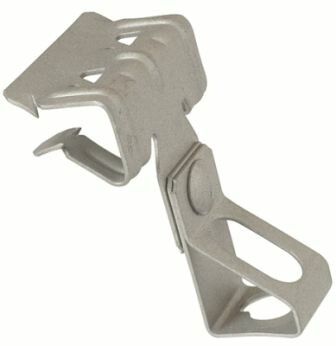

Крепеж для шпильки М6 к балке 4-10 мм горизонтальный монтаж - CM614610 ДКС

Крепеж для шпильки М6 к балке 4–10 мм горизонтальный монтаж DKC - это надежный зажим из стали с гальваническим цинкованием, предназначенный для крепления шпилек M6 к металлическим балкам. Продукт входит в серию M5 Combitech и подходит для монтажа кабеленесущих систем, оборудования и опорных конструкций в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Этот крепеж используется для горизонтального крепления шпильки M6 к стальной балке с толщиной стенки от 4 до 10 мм. Он обеспечивает точную и устойчивую фиксацию, позволяя затем закрепить кабельные лотки, трубопроводы, оборудование или другие элементы через резьбу M6. Подходит для промышленного монтажа: станки, конвейеры, распределительные щиты, системы вентиляции и освещения.

Технические характеристики

• Тип крепления: зажим
• Диапазон толщины балки: 4–10 мм
• Резьба: M6
• Предельная нагрузка: 686 Н (эквивалентно ~70 кг)
• Материал: сталь
• Толщина фланца: 1 мм
• Защитное покрытие: гальваническое цинкование
• Цвет: светло-серый
• Тип изделия: крепеж

Совместимость и монтаж

Крепеж для шпильки М6 к балке 4–10 мм горизонтальный монтаж DKC совместим со всеми изделиями серии M5 Combitech. Устанавливается на боковую поверхность балки путем захвата ее кромки зажимом. После фиксации крепежа в него вворачивается шпилька M6 - она выступает перпендикулярно балке и служит точкой крепления других компонентов. Для монтажа требуется только гаечный ключ или отвертка. Не требует сверления или дополнительных крепежных деталей.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного использования. Гальваническое цинкование обеспечивает защиту от коррозии в помещениях с нормальной влажностью. Не рекомендовано для постоянного контакта с морской водой, хлорированными растворами или агрессивными химикатами.

Преимущества

• Высокая несущая способность - до 70 кг на один элемент
• Удобство установки без сверления - экономит время и снижает риск повреждения балки
• Антикоррозийное покрытие продлевает срок службы даже в сложных условиях
• Стандартная резьба M6 обеспечивает совместимость с большинством крепежных элементов
• Светло-серый цвет легко сочетается с другими элементами кабеленесущих систем

Ограничения применения

• Не предназначен для балок толще 10 мм - зажим не сможет плотно охватить кромку
• Не подходит для вертикального монтажа - конструкция рассчитана исключительно на горизонтальное расположение
• Не использовать в условиях постоянного воздействия открытых агрессивных химических веществ или морского воздуха
• Максимальная нагрузка 686 Н - превышение может вызвать деформацию или отказ

Примеры использования

• Фиксация кабельных лотков к профильным балкам в цехах
• Подвеска светильников или вентиляционных каналов к стальным рамам
• Монтаж панелей управления на несущих конструкциях
• Установка датчиков и исполнительных механизмов на технологические рамы

Практические советы

• Перед установкой проверьте толщину балки - она должна попадать в диапазон 4–10 мм. Балки тоньше 4 мм могут прогнуться, толще 10 мм - не будут захвачены зажимом
• При затяжке шпильки используйте момент, не превышающий 10 Нм - чтобы не повредить резьбу
• Для длительной эксплуатации в сырых помещениях периодически проверяйте целостность цинкового покрытия
• Крепеж для шпильки М6 к балке 4–10 мм горизонтальный монтаж DKC (артикул cm614610) можно комбинировать с другими элементами серии M5 Combitech - они совпадают по размерам и стандартам
