Крепеж шпильки М6 балке 1.5-4 мм горизонтальный монтаж - CM614604 ДКС

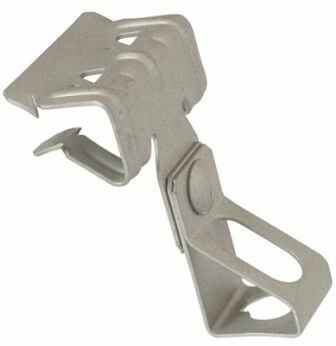

Крепеж для шпильки М6 к балке 1,5–4 мм DKC - это зажимной элемент из серии M5 Combitech, предназначенный для надежного крепления шпилек М6 к металлическим балкам малой толщины. Артикул cm614604 обеспечивает устойчивую фиксацию в условиях повышенных механических нагрузок, особенно в системах кабеленесущих конструкций.

Назначение и область применения

Этот крепеж используется для монтажа вертикальных шпилек М6 на горизонтальные стальные балки толщиной от 1,5 до 4 мм. Он применяется в системах кабеленесущих конструкций, опорных рамах, технологических трубопроводах и других объектах, где требуется точное и жесткое крепление к профильным элементам. Подходит для установки на боковой поверхности балки - не требует сверления или приваривания.

Технические характеристики

• Тип крепления: зажимной
• Диапазон толщины балки: 1,5–4 мм
• Резьба: М6 (для крепления шпильки или крепежного элемента)
• Предельная нагрузка: 686 Н (эквивалентно ~70 кг)
• Материал: сталь
• Защитное покрытие: гальваническое цинкование
• Цвет: светло-серый
• Толщина фланца: 1 мм
• Тип изделия: крепеж

Совместимость и монтаж

Крепеж для шпильки М6 к балке 1,5–4 мм DKC совместим со всеми изделиями серии M5 Combitech. Устанавливается путем захвата балки зажимными лапками - без инструментов. После фиксации на балке шпилька М6 вворачивается в резьбовое отверстие. Для правильной работы важно, чтобы толщина балки находилась в пределах 1,5–4 мм: меньшая толщина не обеспечит достаточного захвата, большая - не войдет в зажим.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Гальваническое цинкование обеспечивает защиту от коррозии в помещениях с нормальной влажностью. Прямых указаний на соответствие международным стандартам (IEC, EN) в данных нет - применение рекомендовано в рамках внутренних спецификаций DKC.

Преимущества

• Не требует сверления, сварки или демонтажа балки - монтаж без повреждений основной конструкции
• Высокая несущая способность - 686 Н, что достаточно для кабельных трасс, щитов, оборудования
• Универсальная совместимость с другими элементами серии M5 Combitech
• Антикоррозионное покрытие продлевает срок службы даже в средах с умеренной влажностью
• Легкий вес и компактный размер позволяют использовать в плотных конструкциях

Ограничения применения

• Не предназначен для балок толще 4 мм - зажим не закроется полностью
• Не рассчитан на ударные или вибрационные нагрузки выше 686 Н
• Не следует использовать в агрессивных химических средах - цинкование не выдерживает постоянного контакта с кислотами или солями
• Не подходит для наружной установки без дополнительной защиты - длительное воздействие осадков снижает срок службы покрытия

Примеры использования

• Фиксация шпилек для крепления кабельных лотков к стальным профилям в производственных цехах
• Установка распределительных щитов на несущие балки в офисных зданиях
• Подвеска трубопроводов или воздуховодов на металлоконструкциях
• Монтаж датчиков, светильников и другого оборудования на балках с минимальной толщиной стенки

Практические советы

• Перед монтажом проверьте толщину балки - используйте микрометр или штангенциркуль. Отклонение более чем +-0,5 мм может привести к плохому захвату
• Не затягивайте шпильку М6 слишком сильно - это может деформировать зажимную часть
• При использовании в местах с возможным попаданием воды - дополняйте крепеж герметичными муфтами или колпачками
• Для многократного переноса оборудования - выбирайте этот крепеж вместо приварных аналогов: он легко снимается и переустанавливается
• Совмещайте с другими элементами серии M5 Combitech - они обеспечивают единый стандарт сборки и совместимость всех компонентов
