Крепеж шпильки М8 балке 10-15 мм горизонтальный монтаж - CM614815 ДКС

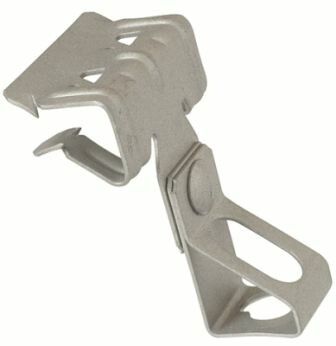

Крепеж для шпильки М8 к балке 10–15 мм горизонтальный монтаж от DKC (ДКС), артикул cm614815, предназначен для надежного крепления шпилек M8 к стальным балкам сбоку. Этот элемент из серии M5 Combitech используется в кабеленесущих системах и опорных конструкциях, где требуется жесткая фиксация вертикальной шпильки на горизонтальной поверхности.

Назначение и область применения

Этот зажимный крепеж применяется для установки шпилек M8 на стальные балки толщиной 10–15 мм. Он обеспечивает точную и устойчивую фиксацию, позволяя затем закрепить кабельные лотки, трубопроводы, световые приборы или другое оборудование через резьбу M8. Подходит для монтажа в промышленных помещениях, на заводах, в энергообъектах и на объектах с повышенными требованиями к надежности креплений.

Технические характеристики

• Тип крепления: зажим
• Диапазон толщины балки: 10–15 мм
• Резьба: M8
• Предельная нагрузка: 686 Н (эквивалент ~70 кг)
• Материал корпуса: сталь
• Толщина фланца: 1 мм
• Защитное покрытие: гальваническое цинкование
• Цвет: светло-серый
• Изготовлен в рамках серии M5 Combitech

Совместимость и монтаж

Крепеж совместим со всеми изделиями серии M5 Combitech, использующими резьбу M8. Устанавливается путём захвата балки сбоку - зажим плотно фиксируется на её грани. Для монтажа достаточно вставить крепеж в щель между полками балки, затянуть болты зажима и вкрутить шпильку M8. Крепление рассчитано на горизонтальное расположение балки; вертикальный монтаж не предусмотрен. Не требует сверления или других операций на самой балке.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного оборудования. Гальваническое цинкование соответствует нормам защиты от коррозии в условиях средней агрессивности. Предельная нагрузка 686 Н проверена испытаниями на статическую деформацию.

Преимущества

• Не требует модификации балки - монтаж без сверления
• Устойчив к коррозии благодаря гальваническому цинкованию
• Высокая несущая способность - до 70 кг
• Совместим с другими компонентами серии M5 Combitech
• Легко регулируется и демонтируется при необходимости

Ограничения применения

• Подходит только для балок толщиной 10–15 мм - менее 10 мм или более 15 мм не обеспечивают достаточного захвата
• Не рекомендован для динамических или ударных нагрузок - расчёт выполнен только на статические силы
• Не предназначен для работы во взрывоопасных зонах или в контакте с агрессивными химическими веществами
• Не использовать на алюминиевых, пластиковых или тонколистовых металлических профилях - материал и толщина должны точно соответствовать указанным

Примеры использования

• Фиксация шпилек для подвеса кабельных лотков на стальных несущих балках в цехах
• Крепление осветительных приборов к перекрытиям с двутавровыми балками
• Установка направляющих для воздуховодов или трубопроводов в промышленных зданиях
• Обустройство опорных стоек для автоматизации производства

Практические советы

• Перед монтажом проверьте толщину балки - даже 1 мм отклонения могут снижать надёжность фиксации
• При использовании нескольких таких крепежей равномерно распределите точки крепления, чтобы избежать перекоса
• Проверяйте момент затяжки зажимных болтов - недостаточно затянутый зажим может соскользнуть, слишком сильно - повредить стенку балки
• Для длительной службы в сыром помещении периодически контролируйте состояние цинкового слоя - при появлении белых пятен (белой ржавчины) замените деталь
• Артикул cm614815 - часть серии M5 Combitech; все остальные элементы этой серии используют ту же резьбу M8 и легко комбинируются
