Крепеж для шпильки М10 к балке 1.5-5мм вертикальный монтаж - CM620105 ДКС

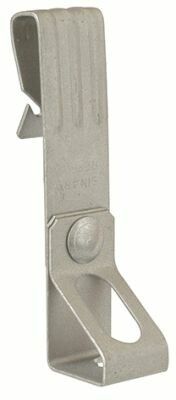

Крепеж для шпильки М10 к балке 1,5–5 мм, вертикальный монтаж, DKC (арт. cm620105) - зажимной элемент из стали с гальваническим цинкованием, предназначенный для надежного крепления шпилек M10 к металлическим балкам толщиной 1,5–5 мм. Продукт входит в серию M5 Combitech и применяется в системах кабеленесущих конструкций и опорных рам.

Назначение и область применения

Элемент используется для фиксации шпильки М10 к стальной балке с вертикальным направлением установки. Подходит для сборки кронштейнов, стоек и несущих конструкций, где требуется точное и устойчивое крепление. Часто применяется в промышленном оборудовании, автоматизированных линиях, системах проводки кабелей и трубопроводов.

Технические характеристики

• Тип крепления: зажим
• Несущая способность: 686 Н (эквивалентно ~70 кг силы)
• Диапазон толщины балки: 1,5 – 5 мм
• Резьба: M10
• Толщина фланца: 1 мм
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Цвет: светло-серый
• Артикул: cm620105
• Серия: M5 Combitech

Совместимость и монтаж

Крепеж для шпильки М10 к балке 1,5–5 мм, вертикальный монтаж, DKC совместим со всеми изделиями серии M5 Combitech. Устанавливается путём зажима на верхнюю поверхность балки; после этого через отверстие в основании вворачивается шпилька M10. Для монтажа необходимы ключ на 14 мм и возможность доступа к верхней стороне балки. Глубина захвата обеспечивает удержание даже при вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для промышленного оборудования. Гальваническое цинкование повышает срок службы в средах с возможной коррозией, однако не заменяет полноценную антикоррозийную обработку в агрессивных условиях (например, химических производствах или открытых площадках без защиты).

Преимущества

• Высокая несущая способность - 686 Н - позволяет использовать в ответственных узлах
• Унифицированная система M5 Combitech - легко комбинируется с другими компонентами
• Гальваническое цинкование увеличивает срок службы в сравнении с обычными черными крепежами
• Фиксация сверху исключает необходимость доступа снизу - удобно при монтаже на потолочных или труднодоступных конструкциях

Ограничения применения

• Не балки толще 5 мм - зажим не сможет плотно захватить поверхность
• Не рекомендован для горизонтального монтажа - конструкция рассчитана только на вертикальную нагрузку
• Не выдерживает ударные и динамические нагрузки выше 686 Н - не применять в механизмах с частыми сотрясениями
• Цинковое покрытие не защищает от постоянного контакта с кислотами, щелочами или морской водой

Примеры использования

• Крепление кабельных лотков к профильным балкам в цехах
• Установка опор для воздуховодов и трубопроводов на стальные каркасы
• Фиксация шпилек для монтажа электрошкафов на перегородки
• Сборка несущих рам для конвейерных систем

Практические советы

• Перед монтажом проверьте толщину балки - она должна попадать в диапазон 1,5–5 мм. Балки тоньше 1,5 мм деформируются, толще 5 мм - крепеж не будет держаться
• Используйте гайки с плоской шайбой и контргайки для предотвращения саморазвинчивания при вибрациях
• При работе в помещениях с высокой влажностью периодически осматривайте место крепления - хотя цинк защищает, он не вечный
• Не используйте этот крепеж вместо анкеров или закладных деталей - он не предназначен для бетона или каменной кладки
• Совмещайте с аналогичными элементами серии M5 Combitech - они обеспечивают единый шаг и совпадение резьбовых отверстий
