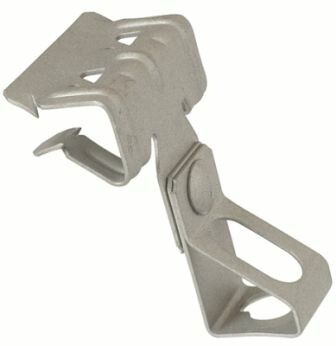

Крепеж для шпильки М10 к балке 4-10 мм горизонтальный монтаж - CM614110 ДКС

Крепеж для шпильки М10 к балке 4–10 мм DKC - это зажимной элемент из стали с гальваническим цинкованием, предназначенный для надежного крепления шпилек M10 к стальным балкам толщиной 4–10 мм. Принадлежит к серии M5 Combitech и используется в системах кабеленесущих конструкций и опорных рам. Артикул cm614110.

Назначение и область применения

Крепеж для шпильки М10 к балке 4–10 мм DKC предназначен для горизонтального монтажа на боковую поверхность стальной балки. После установки на него крепится шпилька M10 - через неё затем фиксируются кабельные лотки, трубопроводы, светильники или другое оборудование. Подходит для промышленных объектов, где требуется быстрый и жесткий монтаж без сварки: заводские цеха, распределительные пункты, серверные комнаты, элеваторы и конвейеры.

Технические характеристики

• Диаметр балки: 4–10 мм - подходит для тонких и средних профилей
• Резьба: M10 - стандартная метрическая резьба для крепления оборудования
• Тип крепления: зажимной - фиксация за счет механического сжатия, без сверления
• Материал: сталь - обеспечивает высокую механическую прочность
• Защитное покрытие: гальваническое цинкование - устойчивость к коррозии в помещениях с повышенной влажностью
• Цвет: светло-серый - соответствует цветовой гамме металлических конструкций
• Максимальная нагрузка: 70 кг - допустимая вертикальная нагрузка на шпильку
• Серия: M5 Combitech - часть унифицированной системы крепежных элементов DKC

Совместимость и монтаж

Элемент совместим со всеми изделиями серии M5 Combitech, включая шпильки, гайки, кронштейны и хомуты. Устанавливается на балку сбоку: зажим плотно охватывает её кромку, после чего затягивается болтом. Для монтажа нужен ключ на 13 мм. Нагрузка передаётся исключительно через резьбу M10 - сам зажим не воспринимает вес оборудования напрямую. Не требует предварительного сверления или сварки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного крепежа. Гальваническое цинкование обеспечивает соответствие классу защиты C3 по ISO 9223. Нагрузочная способность 70 кг проверена в условиях статической нагрузки. Не рекомендовано применение в агрессивных средах (например, морской воздух, кислотные пары).

Преимущества

• Не повреждает балку - отсутствие сверления сохраняет целостность несущей конструкции
• Быстрая установка - не требует специнструментов, кроме обычного ключа
• Универсальная совместимость - работает с любой шпилькой M10 и другими компонентами M5 Combitech
• Долгий срок службы - цинкование защищает от ржавчины даже в условиях периодической влажности
• Легко заменяем - можно демонтировать и переустановить без потери функциональности

Ограничения применения

• Не подходит для балок толще 10 мм - зажим не сможет полностью охватить профиль
• Не рассчитан на динамические или ударные нагрузки - применяется только для статических систем
• Не использовать в местах с постоянным контактом с водой, кислотами или солями - цинк будет разрушаться
• Не заменяет сварные соединения в ответственных конструкциях с высокими вибрационными нагрузками

Примеры использования

• Крепление кабельных лотков к несущим балкам в цехах
• Фиксация освещения на стальных конструкциях складских помещений
• Установка датчиков и контроллеров на рамы автоматических линий
• Подвеска трубопроводов в HVAC-системах с использованием шпилек M10

Практические советы

• Перед монтажом проверьте толщину балки - она должна попадать в диапазон 4–10 мм. Балки тоньше 4 мм могут деформироваться, толще 10 мм - не будут зажаты
• Используйте только шпильки M10 с подходящей длиной и типом резьбы - не все шпильки одинаково выдерживают 70 кг
• После установки проверьте затяжку зажима - он должен плотно прилегать, но не перекашивать балку
• Для длительной эксплуатации в сырых помещениях дополнительно смазывайте резьбу M10 противозадирной смазкой
• Артикул cm614110 - единственный вариант этого типа в серии M5 Combitech; аналоги других брендов могут иметь другие размеры и несовместимы
