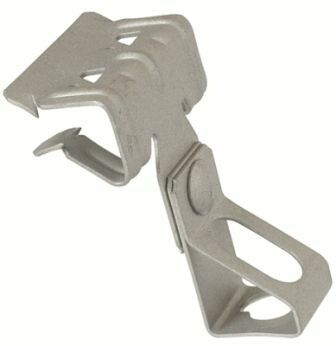

Крепеж для шпильки М10 к балке 10-15 мм горизонтальный монтаж - CM614115 ДКС

Крепеж для шпильки М10 к балке 10–15 мм горизонтальный монтаж DKC — это зажимной элемент из серии M5 Combitech, предназначенный для надежного крепления шпилек М10 к стальным балкам толщиной 10–15 мм. Артикул cm614115 обеспечивает устойчивую фиксацию в горизонтальной плоскости, что делает его удобным решением для монтажа кабеленесущих систем и оборудования на металлоконструкциях.

Назначение и область применения

Этот крепеж используется для установки шпилек М10 на балках, когда требуется смонтировать вертикальную опору или направляющую перпендикулярно поверхности балки. Подходит для крепления кабельных лотков, трубопроводов, светильников, автоматических устройств и других компонентов, требующих жесткой точки крепления. Применяется в промышленных объектах, на заводах, в распределительных щитовых и на объектах энергетики.

Технические характеристики

• Тип крепления: зажимной
• Диапазон толщины балки: 10–15 мм
• Резьба: M10 (для крепления шпильки или болта)
• Предельная нагрузка: 686 Н (эквивалентно ~70 кг)
• Материал: сталь
• Покрытие: горячее цинкование
• Толщина фланца: 1 мм
• Цвет: светло-серый
• Серия: M5 Combitech
• Артикул: cm614115

Совместимость и монтаж

Крепеж для шпильки М10 к балке 10–15 мм горизонтальный монтаж DKC устанавливается на боковую поверхность двутавровой, швеллерной или прямоугольной балки. Для монтажа необходимо:

• Убедиться, что толщина балки находится в пределах 10–15 мм — иначе зажим не зафиксируется плотно.
• Подобрать шпильку М10 соответствующей длины и класса прочности.
• Закрепить крепеж путем затяжки зажимного механизма — он сам регулирует хватку по толщине балки.
• Не использовать на балках с острыми кромками или поврежденными поверхностями — это снижает надежность крепления.

Безопасность и стандарты

Изделие выполнено из стали с горячим цинкованием, что соответствует требованиям к коррозионной стойкости в условиях средней агрессивности. Предельная нагрузка 686 Н указана с запасом прочности и проверена в соответствии с внутренними испытательными процедурами производителя DKC. Серия M5 Combitech проектировалась для промышленного использования, однако сертификация по ГОСТ или EN не указана — рекомендуется применять в рамках проектных расчетов.

Преимущества

• Высокая механическая прочность благодаря материалу и толщине фланца 1 мм.
• Горячее цинкование обеспечивает длительную защиту от коррозии даже в сырых помещениях.
• Автоматическая адаптация к толщине балки — не нужны дополнительные прокладки или регулировки.
• Светло-серый цвет не выделяется на фоне металлических конструкций, сохраняет эстетичный вид.
• Совместим с другими элементами серии M5 Combitech — можно собирать комплексные крепежные системы.

Ограничения применения

• Не предназначен для вертикального монтажа — зажим рассчитан исключительно на горизонтальное расположение относительно балки.
• Не подходит для балок толще 15 мм или тоньше 10 мм — возможен проскальзывание или недостаточное сцепление.
• Не следует использовать на алюминиевых, пластиковых или слоистых конструкциях — материал зажима не совместим с этими основаниями.
• Не рекомендован для динамических нагрузок, ударных воздействий или вибрационных систем без дополнительной фиксации.

Примеры использования

• Крепление кабельного лотка к нижнему поясу стального пролета в цехе.
• Фиксация шпильки для подвеса светильника на балке технологического корпуса.
• Установка опоры для воздуховода на боковой стенке рамы вентиляционной камеры.
• Монтаж датчиков или клапанов на балке конвейера через шпильку М10.

Практические советы

• Перед монтажом проверьте толщину балки штангенциркулем — даже 1 мм выхода за допуск может снизить несущую способность.
• При использовании в агрессивной среде (например, на пищевых производствах) дополнительно контролируйте целостность цинкового покрытия.
• Не затягивайте зажим слишком сильно — это может деформировать фланец и снизить срок службы.
• Для многократного демонтажа используйте антивибрационные гайки или контргайки на шпильке М10.
• Arтикул cm614115 легко заменяем — аналоги от других производителей часто не подходят по форме зажима и размерам.
