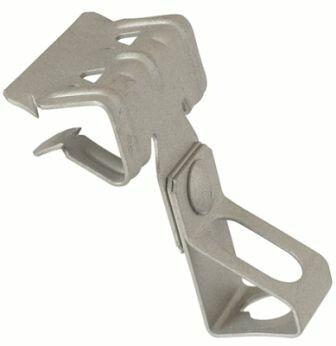

Крепеж для шпильки М10 к балке 15–20 мм горизонтальный монтаж DKC - это надежный зажимной элемент из стали с гальваническим цинкованием, предназначенный для фиксации шпилек M10 на стальных балках толщиной 15–20 мм. Продукт входит в серию M5 Combitech и подходит для монтажа кабеленесущих систем, опорных конструкций и оборудования на металлических профилях.

Назначение и область применения

Этот крепеж используется для горизонтального крепления шпильки M10 к боковой поверхности стальной балки. Он обеспечивает точную и устойчивую фиксацию, позволяя затем монтировать кабельные лотки, трубопроводы, светильники, оборудование или другие элементы через резьбу M10. Подходит для промышленного и коммерческого монтажа: станционные помещения, производственные линии, распределительные щитовые, конвейеры, вентиляционные системы.

Технические характеристики

• Диаметр балки: 15–20 мм - подходит для стандартных двутавровых и швеллерных профилей
• Резьба: M10 - совместима с болтами, гайками и крепежными элементами стандарта ISO
• Тип крепления: зажимной - фиксируется за счет механического сжатия без сверления
• Материал: сталь - обеспечивает высокую жесткость и устойчивость к деформациям
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Цвет: светло-серый - соответствует цвету большинства стальных конструкций
• Максимальная нагрузка: 70 кг - допустимая вертикальная нагрузка на шпильку

Совместимость и монтаж

Крепеж для шпильки М10 к балке 15–20 мм горизонтальный монтаж DKC совместим со всеми изделиями серии M5 Combitech. Устанавливается на балку сбоку: зажим плотно охватывает профиль, после чего шпилька M10 вворачивается в резьбовое отверстие. Для монтажа требуется только ключ на 17 мм. Нет необходимости в сверлении, заклепках или сварке. Работает с балками толщиной точно в пределах 15–20 мм - меньшая или большая толщина снижает надежность фиксации.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленном крепеже. Гальваническое цинкование соответствует DIN EN ISO 1461. Нагрузочная способность 70 кг проверена на соответствие расчетным нормам для статических нагрузок. Не предназначен для динамических или ударных воздействий.

Преимущества

• Не требует сверления - сохраняет целостность балки и ускоряет установку
• Универсальная совместимость - работает с широким спектром комплектующих серии M5 Combitech
• Высокая долговечность - цинковое покрытие защищает от ржавчины даже в сырых средах
• Легкий доступ к резьбе - шпилька выступает перпендикулярно балке, удобна для подключения

Ограничения применения

• Не применяется на балках толще 20 мм или тоньше 15 мм - риск проскальзывания или недостаточного зажима
• Не рассчитан на динамические, вибрационные или ударные нагрузки - только статическая фиксация
• Не рекомендован для использования в агрессивных химических средах - цинк не выдерживает кислот и солевых растворов
• Не заменяет сварные или анкерные крепления там, где требуется максимальная жесткость

Примеры использования

• Фиксация кабельных лотков к балкам в цехах
• Подвеска осветительных приборов на производственных площадях
• Монтаж воздуховодов и трубопроводов на металлоконструкциях
• Установка панелей управления, датчиков и распределительных коробок
• Создание опорных стоек для автоматизированных линий

Практические советы

• Перед монтажом проверьте толщину балки - используйте штангенциркуль, чтобы убедиться, что она попадает в диапазон 15–20 мм
• Затягивайте зажим равномерно - переусиливать нельзя, это может повредить покрытие или деформировать профиль
• После установки шпильки M10 обязательно затяните гайку с использованием контргайки, если есть вибрации
• Для длительной эксплуатации в условиях влаги периодически проверяйте состояние цинкового слоя - при появлении белого налета (белой ржавчины) можно дополнительно обработать воском
• Крепеж для шпильки М10 к балке 15–20 мм горизонтальный монтаж DKC (арт. cm614120) лучше использовать в паре с другими элементами серии M5 Combitech - это гарантирует единообразие и совместимость всей системы
