Крепеж для шпильки М6 к балке 10-15 мм горизонтальный монтаж - CM614615 ДКС

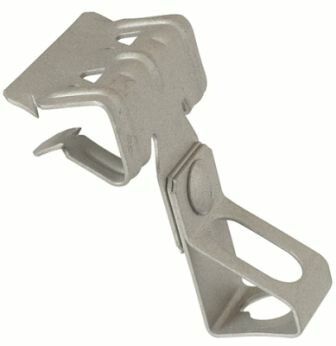

Крепеж для шпильки М6 к балке 10–15 мм горизонтальный монтаж DKC - это надежный зажим из стали с гальваническим цинкованием, предназначенный для крепления шпилек М6 к стальным балкам толщиной 10–15 мм. Продукт входит в серию M5 Combitech и обеспечивает устойчивую фиксацию кабеленесущих систем и опорных конструкций в условиях повышенной механической нагрузки.

Назначение и область применения

Этот крепеж используется для горизонтального монтажа шпильки М6 на балках, когда необходимо закрепить кабельную трассу, трубопровод или другую инженерную систему. Подходит для установки на металлические профили, двутавры, уголки и другие несущие элементы с толщиной стенки 10–15 мм. Часто применяется в промышленных объектах, на заводах, в распределительных щитах и на конвейерах.

Технические характеристики

• Тип крепления: зажим
• Диаметр трубы/кабеля: 10–15 мм (для фиксации кабельных каналов или труб соответствующего размера)
• Резьба: М6 (стандартная метрическая резьба для крепления оборудования и кабельных планок)
• Несущая способность: 686 Н (эквивалентно 70 кг статической нагрузки)
• Материал: сталь
• Толщина фланца: 1 мм
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в помещениях с умеренной влажностью
• Цвет: светло-серый
• Тип изделия: крепеж

Совместимость и монтаж

Крепеж для шпильки М6 к балке 10–15 мм горизонтальный монтаж DKC совместим со всеми изделиями серии M5 Combitech. Устанавливается путем зажима на балку сбоку - фланец плотно охватывает её кромку. После фиксации зажима в него вворачивается шпилька М6 через резьбовое отверстие. Для монтажа требуется только гаечный ключ. Не требует сверления или точечной сварки. Рекомендуется проверять соответствие толщины балки (не менее 10 мм и не более 15 мм) перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности для промышленного крепежа. Гальваническое цинкование обеспечивает защиту от коррозии в соответствии с нормами для внутренних помещений. Сертификаты качества на продукцию доступны у производителя DKC.

Преимущества

• Высокая несущая способность - выдерживает до 70 кг статической нагрузки
• Удобство монтажа - не требует сверления или дополнительных крепежных деталей
• Долговечность - стальная основа и цинковое покрытие обеспечивают срок службы более 10 лет в сухих и умеренно влажных средах
• Совместимость с серией M5 Combitech - легко интегрируется в существующие кабельные системы

Ограничения применения

• Не предназначен для вертикального монтажа - только горизонтальное крепление на боковой поверхности балки
• Не рекомендован для использования во внешней среде, в агрессивных химических средах или в местах постоянного контакта с водой - цинковое покрытие недостаточно для IP65+ условий
• Подходит только для балок толщиной 10–15 мм; при меньшей толщине возможна деформация, при большей - невозможна фиксация
• Не следует использовать для динамических или ударных нагрузок - рассчитан исключительно на статическую нагрузку

Примеры использования

• Фиксация кабельных лотков на балках промышленного цеха
• Установка опор для воздуховодов или трубопроводов в распределительном щите
• Крепление направляющих для конвейерных систем
• Монтаж освещения на несущих конструкциях в складских помещениях

Практические советы

• Перед установкой проверьте толщину балки - используйте штангенциркуль. Отклонение даже на 1 мм может нарушить герметичность зажима.
• При затяжке шпильки М6 не перетягивайте - это может повредить резьбу внутри крепежа или деформировать фланец.
• Для многократного демонтажа рекомендуется применять контргайки - они предотвращают самопроизвольное ослабление крепления при вибрациях.
• Если балка имеет острые кромки, предварительно обработайте их напильником - это продлит срок службы крепежа и повысит безопасность работы.
• Крепеж для шпильки М6 к балке 10–15 мм горизонтальный монтаж DKC (артикул cm614615) лучше заказывать комплектом - он идеально сочетается с другими элементами серии M5 Combitech.
