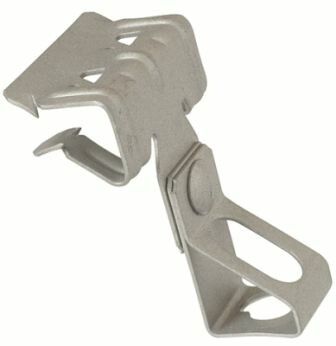

Крепеж для шпильки М8 к балке 1.5-4 мм горизонтальный монтаж - CM614804 ДКС

Крепеж для шпильки М8 к балке 1,5–4 мм от DKC (ДКС), артикул cm614804, предназначен для надежного крепления шпилек M8 к металлическим балкам малой толщины. Этот элемент из серии M5 Combitech используется в системах кабеленесущих конструкций и опорных рам, обеспечивая устойчивую точку крепления без сварки.

Назначение и область применения

Этот зажимный крепеж применяется для установки вертикальных шпилек M8 на горизонтальные стальные балки толщиной от 1,5 до 4 мм. Он служит основанием для дальнейшего монтажа кабельных трасс, светильников, оборудования или других компонентов, требующих жесткой точки крепления. Подходит для внутренних помещений с невысокой влажностью - например, в производственных цехах, серверных помещениях, на конвейерах и распределительных щитах.

Технические характеристики

• Тип крепления: зажимной
• Резьба: M8
• Толщина балки, для которой предназначен: 1,5 – 4 мм
• Необходимая толщина фланца: 1 мм
• Максимальная нагрузка: 686 Н (эквивалентно ~70 кг)
• Материал корпуса: сталь
• Защитное покрытие: гальваническое цинкование
• Цвет: светло-серый
• Изготовлен в рамках серии M5 Combitech

Совместимость и монтаж

Крепеж для шпильки М8 к балке 1,5–4 мм совместим со всеми изделиями серии M5 Combitech, имеющими резьбу M8. Устанавливается путём захвата балки зажимным механизмом - без сверления или сварки. После закрепления на балке через резьбу M8 можно вкрутить шпильку, анкер или другую деталь. Для плотного контакта рекомендуется проверять равномерность прижатия зажима по всей ширине балки. Гайка должна затягиваться рукой до упора, затем допускается легкий довод болтовым ключом - перегрузка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для механически нагруженных крепежных систем. Прочностные показатели (686 Н) обеспечивают запас по отношению к нормируемым нагрузкам в типичных условиях эксплуатации. Цинковое покрытие снижает риск коррозии, однако не гарантирует работу во внешней среде или в агрессивных химических условиях.

Преимущества

• Не требует сварки или сверления - сохраняет целостность балки
• Удобство быстрой сборки и демонтажа
• Высокая несущая способность при минимальном весе устройства
• Антикоррозийное цинковое покрытие продлевает срок службы
• Совместимость с другими элементами серии M5 Combitech

Ограничения применения

• Не балки толще 4 мм - зажим не сможет надежно захватить поверхность
• Не предназначен для работы вне помещений - цинковое покрытие недостаточно для длительного воздействия осадков и солнечного UV
• Не рассчитан на ударные или вибрационные нагрузки выше предела в 686 Н
• Не использовать на алюминиевых, медных или пластиковых профилях - материал должен быть стальным

Примеры использования

• Фиксация шпилек для подвески кабельных каналов на несущих балках производственного участка
• Подключение светильников к потолочному каркасу из тонколистовой стали
• Монтаж датчиков или контроллеров на рамы автоматизированных линий
• Обустройство кабельных маршрутов в серверных комнатах с металлическими направляющими

Практические советы

• Перед установкой проверьте толщину балки микрометром - даже 0,5 мм выхода за границы 1,5–4 мм снижают безопасную нагрузку
• Не используйте этот крепеж там, где возможна коррозия от капель воды или паров - лучше выбрать модели с более мощным покрытием
• При необходимости удлинения шпильки используйте только метрические резьбовые переходники класса прочности 8.8 и выше
• Для многократного переустановки замените поврежденные зажимы - деформированная пружина теряет усилие прижатия
• Комбинируйте с аналогичными элементами серии M5 Combitech для создания унифицированной системы крепления
