Крепеж для шпильки М8 к балке 5-7мм вертикальный монтаж - CM620807 ДКС

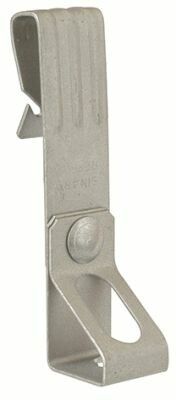

Крепеж для шпильки М8 к балке 5–7 мм вертикальный монтаж DKC (артикул cm620807) — зажимной элемент из стали с гальваническим цинкованием, предназначенный для надежного крепления шпилек M8 к стальным балкам толщиной 5–7 мм. Продукт входит в серию M5 Combitech и используется в системах кабеленесущих конструкций и опорных рам.

Назначение и область применения

Этот крепеж применяется для вертикального монтажа шпильки M8 на стальной балке. Он обеспечивает точную фиксацию точки крепления, позволяя затем устанавливать кабельные лотки, трубопроводы, оборудование или другие элементы на шпильку. Подходит для промышленных объектов, где требуется жесткая и долговечная фиксация: заводские цеха, распределительные щитовые, конвейерные линии, энергообъекты.

Технические характеристики

• Тип крепления: зажим
• Диаметр балки: 5–7 мм
• Резьба шпильки: M8
• Несущая способность: 686 Н (эквивалентно ~70 кг силы)
• Толщина фланца: 1 мм
• Материал: сталь
• Покрытие: гальваническое цинкование — защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Цвет: светло-серый
• Серия: M5 Combitech
• Артикул: cm620807

Совместимость и монтаж

Крепеж совместим только с балками толщиной 5–7 мм. Установка выполняется сверху: зажим плотно охватывает край балки, после чего через отверстие в фланце вворачивается шпилька M8. Для монтажа необходим ключ на 13 мм. Готовый узел выдерживает статическую нагрузку до 686 Н — этого достаточно для большинства кабельных трасс и легких конструкций. Не рекомендуется использовать для динамических или ударных нагрузок.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Гальваническое цинкование обеспечивает соответствие классу защиты по ISO 9227 (солевой туман). Серия M5 Combitech прошла внутренние испытания DKC на долговечность и безопасность эксплуатации.

Преимущества

• Высокая несущая способность — 686 Н — позволяет применять крепеж даже в ответственных местах
• Устойчивость к коррозии благодаря цинковому покрытию — продлевает срок службы в помещениях с влажностью или химическими выбросами
• Простая установка: не требует сварки, болтов или специального оборудования
• Фиксированная позиция шпильки — исключает перекосы при сборке
• Совместим с другими элементами серии M5 Combitech — можно собирать модульные системы

Ограничения применения

• Не подходит для балок толще 7 мм или тоньше 5 мм — зажим не будет плотно фиксироваться
• Не рассчитан на динамические, вибрационные или ударные нагрузки — возможна деформация
• Не следует использовать в условиях постоянного контакта с открытыми источниками пламени или температур выше +80 °C — риск потери прочности материала
• Не заменяет сварные соединения в конструкциях с высокими требованиями к жесткости

Примеры использования

• Крепление кабельных лотков к несущим металлическим балкам в цехах
• Фиксация шпилек для монтажа электрошкафов на стальных каркасах
• Подвеска воздуховодов или трубопроводов малого диаметра
• Установка опор для освещения в производственных помещениях

Практические советы

• Перед монтажом проверьте толщину балки — используйте микрометр или штангенциркуль. Отклонение более ±0,5 мм снижает надежность фиксации.
• При затяжке шпильки не переусердствуйте — момент не должен превышать 4–5 Н·м, чтобы не повредить резьбу или фланец.
• Если балка имеет острые края, предварительно зачистите их — это предотвратит повреждение покрытия крепежа.
• Для длительной эксплуатации в агрессивной среде допускается дополнительная смазка резьбы маслом с противокоррозийными добавками.
• Крепеж cm620807 совместим с другими изделиями серии M5 Combitech — можно комбинировать с кронштейнами, муфтами и переходниками для создания сложных систем.
