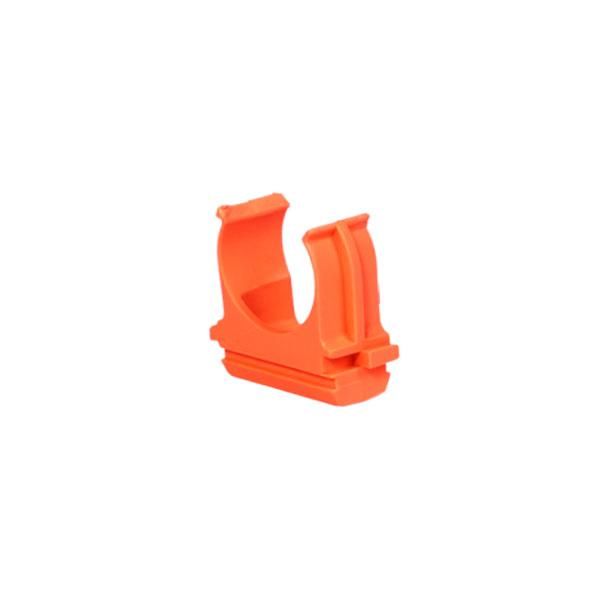

Держатель для труб (клипса) d16мм оранж. Урал Пак АТ-40116-010 У.ПАК

Держатель для труб d16мм оранжевый от бренда Урал Пак (арт. АТ-40116-010) предназначен для фиксации труб диаметром 16 мм на поверхностях в условиях повышенной влажности или агрессивной среды. Цвет - оранжевый - обеспечивает высокую видимость и упрощает идентификацию в сложных системах.

Назначение и область применения

Держатель для труб d16мм оранжевый используется для крепления гибких или жестких трубопроводов диаметром 16 мм. Подходит для прокладки воздуховодов, шлангов подачи воды, топлива, сжатого воздуха или других сред. Часто применяется в промышленном оборудовании, на конвейерах, в системах автоматизации и в зонах с ограниченным доступом.

Технические характеристики

• Диаметр труб: 16 мм
• Цвет: оранжевый
• Материал: термопластичный полиэтилен (высокоударопрочный)
• Рабочая температура: от –40C до +80C
• Стандартная нагрузка: до 5 кг на точку крепления

Совместимость и монтаж

Держатель для труб d16мм оранжевый совместим со всеми трубами внешним диаметром 16 мм - независимо от материала (ПВХ, резина, металл, композит). Монтируется с помощью саморезов или болтов через два предварительно просверленных отверстия в основании. Крепление выполняется на плоские поверхности: металлические панели, деревянные рамы, пластиковые корпуса. Для надежного крепления рекомендуется использовать крепеж с диаметром штока не более 5 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Не содержит свинца и фталатов. Соответствует нормам RoHS по составу материалов.

Преимущества

• Высокая химическая стойкость - выдерживает контакт с маслом, эмульсиями, моющими средствами
• Не проводит электричество - безопасен при работе рядом с электрооборудованием
• Устойчив к ультрафиолету - цвет сохраняется даже при длительном воздействии света
• Легкий вес - снижает нагрузку на конструкцию
• Яркая окраска - позволяет легко найти нужную трубу среди множества других

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или нагревом выше +80C
• Не рекомендуется применять в условиях вибраций выше 20 Гц без дополнительной демпфирующей прокладки
• Не подходит для труб с внутренним давлением выше 10 бар - держатель не рассчитан на восприятие гидроудара
• Не следует использовать в качестве опоры для тяжелых труб из стали или меди без учета распределенной нагрузки

Примеры использования

• Фиксация воздушных шлангов на станках ЧПУ
• Крепление гибких труб подачи смазки в автоматических линиях
• Закрепление медных или пластиковых труб в тепловых щитах
• Упорядочивание коммуникаций в пищевых цехах - благодаря яркому цвету и легкости мойки

Практические советы

• Перед установкой проверьте, что внешний диаметр вашей трубы точно равен 16 мм - допуск +-0,5 мм допустим, больше - возможен люфт
• При монтаже на вертикальных поверхностях используйте минимум два держателя на каждый метр трубы
• Если труба проходит через зону с частыми перегибами - выбирайте расположение держателя так, чтобы он не препятствовал естественному изгибу
• АТ-40116-010 можно сочетать с другими элементами системы крепления от Урал Пак - например, с переходниками или кронштейнами
