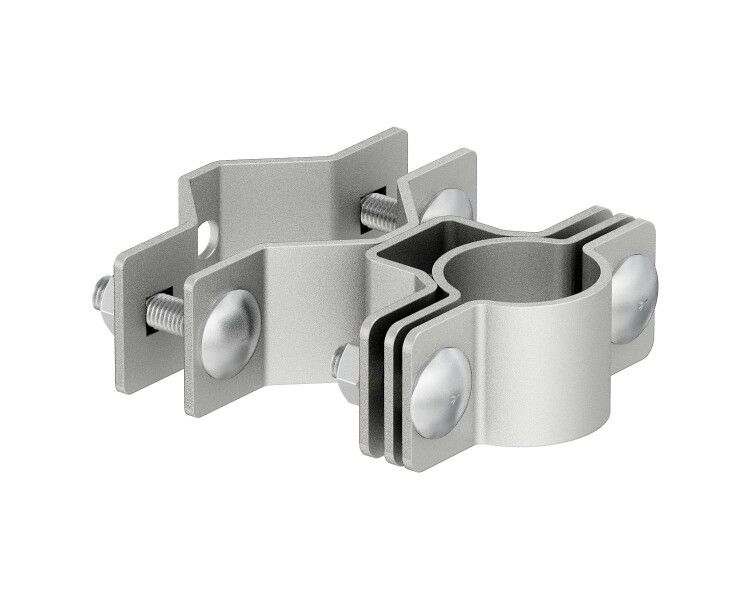

Крепеж молниеприемной мачты (isFang TS50-60) | 5408960 OBO Bettermann

Крепеж молниеприемной мачты isFang TS50-60 от OBO BETTERMANN предназначен для надежного закрепления изолированных молниеприемных мачт на трубах или кровельных надстройках с диаметром 50–60 мм. Этот элемент системы молниезащиты обеспечивает механическую устойчивость и сохраняет электрическую изоляцию между мачтой и конструкцией здания.

Назначение и область применения

Крепеж молниеприемной мачты isFang TS50-60 используется исключительно для фиксации изолированных молниеприемных мачт - то есть таких, которые не должны иметь электрического контакта с металлическими частями здания. Подходит для установки на вертикальные трубы, вентиляционные шахты, дымоходы и другие выступающие конструкции крыши, имеющие внешний диаметр в пределах 50–60 мм. Применяется в системах молниезащиты зданий, где требуется соблюдение требований к изоляции молниеприемника от основной конструкции.

Технические характеристики

• Тип изделия: Крепеж для молниеприемной мачты
• Модель: isFang TS50-60
• Материал: Нержавеющая сталь V2A ( AISI 304 ) - устойчива к коррозии, подходит для наружной эксплуатации
• Диапазон диаметров монтажной поверхности: 50–60 мм
• Тип монтажной планки: Прочее (не является стандартной L-образной или U-образной планкой; совместима с изолирующими элементами системы isFang)

Совместимость и монтаж

Крепеж isFang TS50-60 рассчитан на использование только с изолированными молниеприемными мачтами серии isFang от OBO BETTERMANN. Он несовместим с обычными металлическими мачтами без изоляции. Монтаж выполняется путем обхвата трубы или надстройки с помощью двух половинок корпуса, которые фиксируются болтовым соединением. Перед установкой необходимо проверить соответствие внешнего диаметра объекта крепления - он должен находиться строго в диапазоне 50–60 мм. Отклонение более чем на +-2 мм снижает герметичность и прочность крепления.

Безопасность и стандарты

Изделие соответствует требованиям EN 62305 (системы защиты от молнии) и проектировалось для работы в составе изолированной системы молниезащиты. Материал V2A гарантирует долговечность в агрессивных средах - в том числе вблизи морского побережья или химических предприятий. Электроизоляция обеспечивается за счет комплекта изоляторов, входящих в комплект мачты, а не самого крепежа - поэтому важно использовать весь комплект целиком.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V2A - срок службы до 25 лет в условиях открытой атмосферы
• Удобный быстрый монтаж: два элемента крепежа легко стягиваются болтами без необходимости сварки
• Стабильная фиксация даже при сильном ветре и температурных перепадах
• Не нарушает электрическую изоляцию молниеприемника - минимизирует риск возникновения бокового скачка напряжения

Ограничения применения

• Не применяется для мачт с диаметром менее 50 мм или более 60 мм - возможна проскальзывание или деформация
• Не предназначено для крепления неизолированных молниеприемников - использование с такими мачтами нарушает принцип изоляции и опасно
• Не рекомендуется для установки на гибкие или колеблющиеся конструкции (например, трубы с высокой вибрацией)
• Не заменяет анкерные крепления - работает только как опора на существующую трубу/надстройку, а не как основной крепёж к кровле

Примеры использования

• Фиксация изолированной молниеприемной мачты на дымовой трубе жилого дома
• Установка на вентиляционную шахту промышленного цеха с металлическим покрытием
• Закрепление мачты на парапете здания с кровлей из металлочерепицы, где запрещён прямой контакт с металлом

Практические советы

• Перед монтажом обязательно измерьте внешний диаметр трубы штангенциркулем - даже 1 мм расхождения может повлиять на плотность прилегания
• Используйте только оригинальные болты и изоляторы из комплекта isFang - сторонние детали могут нарушить изоляцию
• Проверяйте затяжку болтов через год после установки - особенно в районах с сильным ветром
• Не используйте этот крепеж для горизонтальных или наклонных поверхностей - он спроектирован только для вертикальных труб
• Совмещайте isFang TS50-60 с другими элементами серии isFang от OBO BETTERMANN для гарантированной совместимости всей системы молниезащиты
