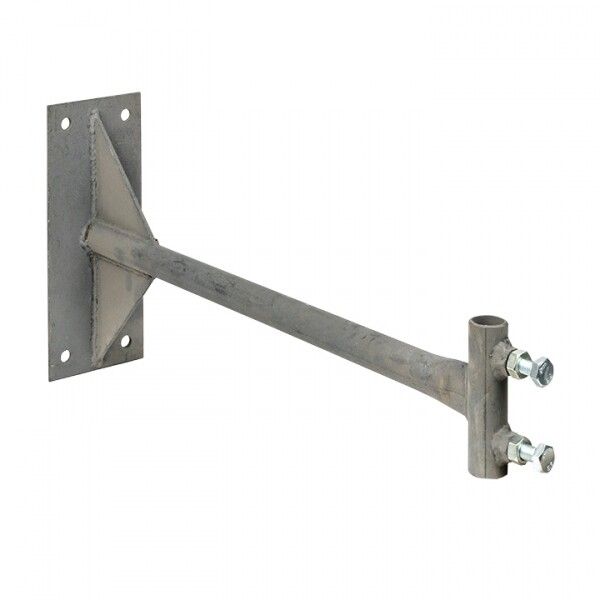

Держатель мачты молниеприемника к стене, D=20мм, вынос 100мм, L= 530 | lp-530-04007-sp EKF

Держатель мачты молниеприемника к стене, диаметр 20 мм, вынос 100 мм, длина 530 мм от EKF (артикул lp-530-04007-sp) предназначен для надёжного крепления молниеприёмника на вертикальных поверхностях с обеспечением необходимого выноса. Этот элемент используется в системах молниезащиты зданий и сооружений различного типа.

Назначение и область применения

Держатель мачты молниеприемника к стене, диаметр 20 мм, вынос 100 мм, длина 530 мм служит для фиксации вертикальной мачты молниеприёмника на стене здания. Увеличенная длина 530 мм позволяет установить молниеприёмник на достаточном удалении от поверхности, исключая риск бокового пробоя и обеспечивая эффективную зону защиты. Применяется в системах молниезащиты промышленных объектов, жилых домов, административных и инфраструктурных зданий.

Технические характеристики

• Длина: 530 мм
• Вынос от стены: 100 мм
• Диаметр мачты: 20 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Гарантийный срок: 84 месяца

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных средах. Материал соответствует требованиям к механической прочности для внешних условий эксплуатации.

Совместимость и монтаж

Держатель совместим с молниеприёмниками и мачтами диаметром 20 мм из серии Купол от EKF. Для монтажа используются анкерные болты или химические анкеры, в зависимости от материала стены (бетон, кирпич, камень). Рекомендуется предварительно проверить несущую способность основания. Крепление выполняется через отверстия в базовой пластине держателя. Установка должна проводиться с соблюдением угла наклона, указанного в проекте системы молниезащиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4–C5 по ISO 12944. Продукт сертифицирован для использования в системах молниезащиты зданий III–IV категории сложности.

Преимущества

• Увеличенный вынос 100 мм снижает риск возникновения вторичных эффектов от удара молнии (искрообразование, перенапряжение).
• Оцинкованная сталь обеспечивает высокую долговечность без необходимости регулярного обслуживания.
• Фиксированная длина 530 мм упрощает расчёт зоны защиты и стандартизирует монтаж.
• Поддерживается рекомендованным проектным ассортиментом EKF - совместима с другими компонентами серии Купол.

Ограничения применения

• Не предназначена для крепления на деревянные, гипсокартонные или другие неметаллические несущие конструкции без усиления.
• Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +80 C.
• Не подходит для горизонтального монтажа - только на вертикальные поверхности.
• Диаметр мачты должен точно соответствовать 20 мм; использование труб большего или меньшего диаметра недопустимо.

Примеры использования

• Крепление молниеприёмника на крыше многоэтажного жилого дома с металлическим кровельным покрытием.
• Установка на фасаде промышленного склада с бетонными стенами для защиты оборудования внутри.
• Монтаж на стене трансформаторной подстанции для формирования точки захвата молнии вне зоны опасного напряжения.

Практические советы

• Перед монтажом проверьте, что стена имеет достаточную плотность и не содержит внутренних пустот - особенно важно для старых зданий.
• Используйте анкера с расчётной нагрузкой не менее 1,5 кН для надёжного крепления.
• При использовании в coastal-зоне (высокая влажность, соль) дополнительно контролируйте состояние покрытия каждые 2 года.
• Совмещайте этот держатель с другими элементами серии Купол от EKF - так система будет работать как единый сертифицированный комплекс.
• Не забудьте предусмотреть заземляющий проводник минимальным сечением 50 мм2, подключаемый к нижнему креплению мачты.
