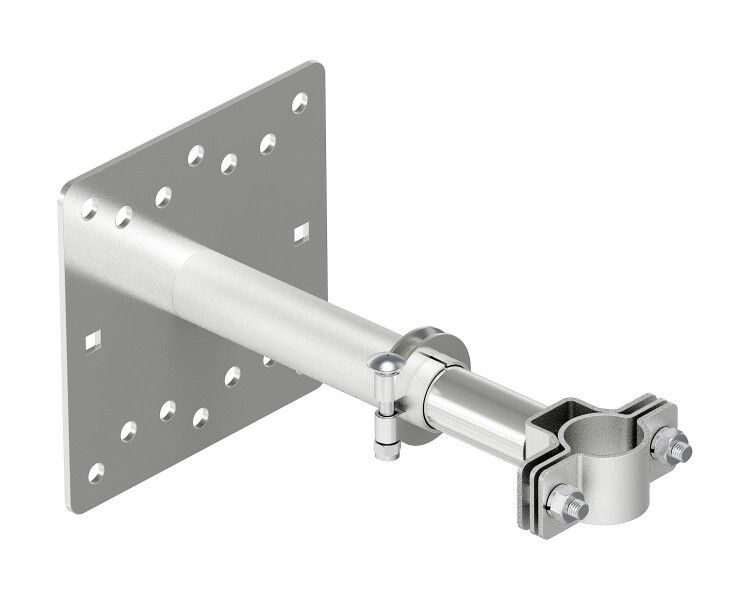

Крепеж молниеприемной мачты на стену (isFang TW200) | 5408954 OBO Bettermann

Крепеж молниеприемной мачты на стену isFang TW200 от OBO BETTERMANN предназначен для надежного фиксирования изолированных молниеприемных мачт на вертикальных поверхностях - например, на стенах зданий или кровельных надстройках. Артикул 5408954 соответствует серии TBS, что гарантирует совместимость с системами уравнивания потенциалов и заземления.

Назначение и область применения

isFang TW200 используется для крепления молниеприемных мачт с диаметром стержня 40–50 мм. Подходит для установки на стены, башни, вышки, дымовые трубы и другие вертикальные конструкции, где требуется внешнее расположение молниеприемника. Применяется в системах молниезащиты зданий, промышленных объектов, энергообъектов и сооружений с повышенными требованиями к безопасности.

Технические характеристики

• Диаметр стержня: 40–50 мм - обеспечивает фиксацию стандартных молниеприемных труб
• Материал: нержавеющая сталь V2A (AISI 304) - устойчив к коррозии, подходит для агрессивных сред и открытых площадок
• Тип крепления: накладка с отверстием - позволяет закрепить держатель болтами к поверхности
• Тип зажима: винтовой - регулируемый, обеспечивает плотный контакт с мачтой без повреждения покрытия
• Совместим с сериями TBS от OBO BETTERMANN - для создания целостной системы заземления и уравнивания потенциалов

Совместимость и монтаж

isFang TW200 совместим с молниеприемными мачтами, имеющими круглое сечение и диаметр 40–50 мм. Для монтажа необходимо:

• Закрепить накладку с отверстием к стене или другой несущей поверхности с помощью анкеров или болтов подходящего размера
• Установить мачту внутрь винтового зажима и затянуть до плотного контакта - не требует сварки или специальных инструментов
• Обеспечить электрический контакт между мачтой и системой заземления через проводник, подключенный к корпусу держателя

Не рекомендуется использовать на гибких или колеблющихся конструкциях - держатель рассчитан на жесткую фиксацию.

Безопасность и стандарты

isFang TW200 соответствует требованиям IEC 62305 и ГОСТ Р 50571.20 для систем молниезащиты. Материал AISI 304 обеспечивает долговременную устойчивость к воздействию атмосферных осадков, хлора и других коррозийных факторов. Сертифицирован для работы в условиях высокой влажности и температур от –40C до +80C.

Преимущества

• Надежная фиксация благодаря винтовому зажиму - исключает люфт даже при вибрациях
• Износостойкая нержавеющая сталь - срок службы более 25 лет в открытом воздухе
• Легко монтируется без сварки - снижает время установки и риск повреждения изоляции мачты
• Электропроводящий материал - обеспечивает единый контур заземления без дополнительных перемычек

Ограничения применения

• Не подходит для мачт с диаметром менее 40 мм или более 50 мм - возможна проскальзывание или деформация зажима
• Не предназначено для горизонтального крепления - только вертикальные или наклонные поверхности с углом до 45°
• Не следует применять в местах с постоянным механическим ударным воздействием - например, рядом с работающим оборудованием с вибрацией выше 10 Hz

Примеры использования

• Фиксация молниеприемной мачты на стене административного здания
• Установка на дымовой трубе промышленного котельного цеха
• Крепление на крыше складского комплекса с металлическим профилированным покрытием
• Интеграция в систему TBS на объектах с требованием к однородному заземлению (энергетика, АЭС, нефтегаз)

Практические советы

• Перед монтажом проверьте точный диаметр мачты - допуск +-1 мм важен для герметичности зажима
• Используйте болты класса прочности 8.8 и выше для крепления накладки - особенно на бетонных или каменных основаниях
• После установки проверьте электрическую связь между мачтой и заземляющей шиной - сопротивление должно быть ≤10 Ом
• При работе в соленом воздухе (прибрежные районы) периодически осматривайте зажим на предмет окисления - хотя AISI 304 устойчив, грязь и соль могут задерживаться в щелях
• isFang TW200 можно комбинировать с другими элементами серии TBS - например, с заземляющими проводниками и распределительными коробками OBO BETTERMANN
