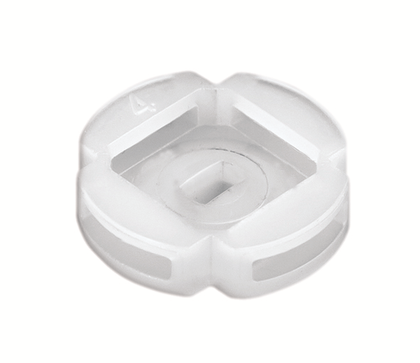

Крепежный элемент ZP2 для короба RL | 06561RL DKC ДКС

Крепежный элемент ZP2 для короба RL от DKC (ДКС), артикул 06561rl, предназначен для фиксации пучков проводов внутри перфорированных коробов серии Quadro. Этот элемент сочетает простую конструкцию с надежным креплением, что делает его удобным решением для монтажа электропроводки в промышленных и коммерческих системах.

Назначение и область применения

Крепежный элемент ZP2 для короба RL используется для безопасного крепления жгутов проводов к перфорированным коробам серии Quadro. Подходит для установки в распределительных щитах, на станках, конвейерах и других объектах, где требуется организованная прокладка кабелей. Элемент особенно эффективен там, где часто меняют или обслуживают проводку — благодаря быстрому монтажу и демонтажу.

Технические характеристики

• Тип изделия: крепеж
• Материал: полиамид — прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Высота: 7 мм
• Ширина: 18 мм
• Цвет: белый
• Покрытие: без покрытия — материал сохраняет свои свойства без дополнительных слоев
• Устойчивость к утечке тока: да — материал не проводит ток, исключает риск пробоя между проводами и корпусом короба
• Рекомендованный ассортимент: да — совместим с коробами серии Quadro

Совместимость и монтаж

Крепежный элемент ZP2 для короба RL рассчитан исключительно на использование с перфорированными коробами серии Quadro. Монтаж выполняется в два этапа:

1. База элемента вставляется в перфорацию короба до характерного щелчка — фиксируется механически.
2. Хомутик надевается на пучок проводов, затем защелкивается на базу — без инструментов.

Демонтаж также прост: достаточно отжать фиксатор хомутика и вытащить элемент из отверстия. Диаметр отверстий в коробе должен соответствовать габаритам базы — 18 мм по ширине.

Безопасность и стандарты

Изделие изготовлено из электроизоляционного полиамида, обеспечивающего высокую степень защиты от утечек тока. Это снижает риск возникновения замыканий при контакте с металлическими поверхностями короба. Наличие сертификации по рекомендациям производителя DKC подтверждает соответствие требованиям безопасности для внутренней электромонтажной системы.

Преимущества

• Двухкомпонентная система — база + хомутик — обеспечивает гибкость при компоновке проводов
• Не требует инструментов для установки и снятия
• Стойкий к вибрациям и механическим нагрузкам материал
• Электроизоляционные свойства повышают безопасность при работе с напряжением
• Белый цвет легко сочетается с другими элементами серии Quadro

Ограничения применения

• Не предназначена для внешних условий — отсутствует защита от влаги и УФ-излучения
• Не подходит для коробов других серий — только для перфорированных моделей Quadro
• Не рекомендуется использовать для крепления тяжелых силовых кабелей с диаметром более 12 мм — возможен перегруз хомутика
• Не следует применять в средах с постоянными температурными колебаниями выше +80 °C

Примеры использования

• Фиксация сигнальных кабелей в автоматических линиях на заводе
• Упорядочивание проводов управления в шкафах автоматизации
• Монтаж кабельных жгутов в распределительных щитах торгового центра
• Обслуживаемые зоны, где требуется частая переупаковка проводки — например, в ремонтных мастерских

Практические советы

• Перед монтажом проверьте, чтобы отверстия в коробе были чистыми — грязь может помешать плотному защелкиванию базы
• Не затягивайте хомутик слишком сильно — это может повредить изоляцию проводов
• При большом числе проводов используйте несколько элементов ZP2 вместо одного — равномерное распределение нагрузки продлевает срок службы
• Артикул 06561rl — единственный вариант этого типа в серии Quadro; другие крепежи не взаимозаменяемы
• Храните запасные элементы ZP2 для короба RL — они малогабаритны, но критичны при ремонте
