Крепежный уголок (компл. 2 шт) (KWH 5 A2) | 6355307 OBO Bettermann KWH VA4301

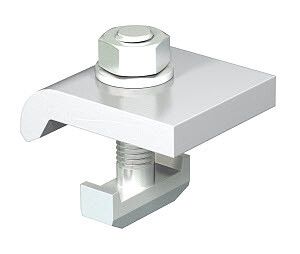

Крепежный уголок (комплект 2 шт.) H5 M12x40 A2 от OBO BETTERMANN предназначен для надежного крепления оборудования к профильным рейкам CPS 5. Комплект из двух угловиков с болтами обеспечивает устойчивую фиксацию в условиях повышенной механической нагрузки, особенно в системах кабельных трасс KTS.

Назначение и область применения

Крепежный уголок (комплект 2 шт.) H5 M12x40 A2 используется для монтажа тяжелых устройств на профильную рейку CPS 5 - например, распределительных щитов, корпусов автоматики, силовых модулей или компонентов кабельных трасс. Подходит для промышленных объектов, где требуется жесткая и долговечная фиксация без сварки или дополнительных кронштейнов.

Технические характеристики

• Размер резьбы: М12 - позволяет использовать стандартные гайки и шайбы, совместимые с большинством крепежных элементов
• Длина болта: 40 мм - достаточна для плотного захвата профиля CPS 5 и фиксации детали с зазором до 10–12 мм
• Материал: нержавеющая сталь A2 - устойчива к коррозии, подходит для влажных, агрессивных сред и наружных установок
• Толщина фланца: 3 мм - обеспечивает высокую жесткость и сопротивление деформации под нагрузкой
• Предельная нагрузка: 5700 Н (~580 кгс) - способен выдерживать значительные вертикальные и горизонтальные усилия
• Артикул производителя: KWH 5 VA4301 - соответствует серийному номеру в каталоге OBO BETTERMANN

Совместимость и монтаж

Уголок совместим исключительно с профильными рейками CPS 5 (стандарт OBO). Установка выполняется путем вставки Г-образной головки болта в паз рейки и последующего затягивания гайки. Болт не требует предварительного закрепления - он сам фиксируется в пазу при повороте. Для монтажа нужны лишь ключ на 19 мм и возможность доступа к тыльной стороне рейки. Не совместим с другими типами профилей (CPS 10, U-profile и др.).

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для крепежных систем в электроустановках. Материал A2 (нержавеющая сталь) отвечает нормам ISO 3506. Продукция сертифицирована в рамках системы качества OBO BETTERMANN.

Преимущества

• Г-образная форма болта исключает выпадение при сборке - не нужна помощь второго человека
• Высокая прочность материала снижает риск деформации даже при длительной эксплуатации
• Нержавеющая сталь A2 сохраняет внешний вид и функциональность в условиях перепадов температур и влажности
• Комплект из двух уголков оптимизирован для равномерного распределения нагрузки

Ограничения применения

• Не применяется для крепления на стеновые поверхности - только для профильных реек CPS 5
• Запрещено использование с профилями других производителей, не имеющими точного соответствия по форме и размеру паза
• Не рекомендовано применение в средах с хлоридами (например, морской воздух) - для таких условий необходима сталь A4
• Предельная нагрузка указана для статической нагрузки; динамические или ударные воздействия требуют дополнительного расчета

Примеры использования

• Крепление распределительного щита на рейке внутри шкафа управления
• Фиксация частей кабельной трассы KTS на потолочных или настенных направляющих
• Установка терморегуляторов, контроллеров или преобразователей частоты на профиль CPS 5 в цехах
• Монтаж светильников и датчиков в помещениях с высокой влажностью (например, пищевые производства)

Практические советы

• Перед монтажом проверьте глубину паза в рейке CPS 5 - она должна позволить полностью войти Г-образной части болта
• Используйте плоские шайбы и гайки с противоскручивающим покрытием для увеличения срока службы соединения
• При необходимости замены - можно купить отдельные болты KWH 5 VA4301 без уголка
• Не затягивайте болт слишком сильно - максимальный момент составляет ~35 Нм, превышение может повредить резьбу в профиле
• Для сложных схем монтажа используйте два уголка на один элемент - так снижаются риски перекоса и провисания
