Крепежный уголок 70x50x40 (BW 70 40 A2) | 6019710 OBO Bettermann

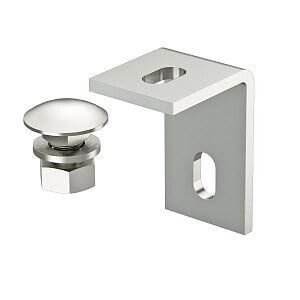

Крепежный уголок 70x50x40 мм от OBO BETTERMANN - металлический элемент для надежного крепления U-профиля к стене, изготовленный из нержавеющей стали 304. Артикул 6019710 входит в серию KTS. Системы кабельных трасс_150 и предназначен для монтажа кабельных систем в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Крепежный уголок 70x50x40 мм используется для фиксации U-профилей на вертикальных поверхностях - стенах, колоннах, перегородках. Применяется в системах кабельных трасс, где требуется прочное и долговечное крепление. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, лабораториях, объектах пищевой и химической промышленности.

Технические характеристики

• Размеры: 70 × 50 × 40 мм - длина плеча, ширина плеча, толщина материала
• Материал: нержавеющая сталь 304 - устойчив к коррозии, не требует дополнительного покрытия
• Тип изделия: угловой крепежный элемент
• Исполнение: уголок для крепления к стене - одна сторона фиксируется к поверхности, другая - принимает нагрузку от U-профиля
• Покрытие: необработанная поверхность - сохраняет естественную стойкость стали 304
• Комплектация: комплект винтовых крепежных элементов - болты, гайки и шайбы входят в комплект
• Артикул: 6019710 | Бренд: OBO BETTERMANN | Серия: KTS. Системы кабельных трасс_150

Совместимость и монтаж

Уголок совместим с U-профилем стандартных размеров, используемых в системах кабельных трасс OBO BETTERMANN. Для установки необходимо:

• Закрепить одну плоскость уголка к стене с помощью входящих в комплект винтов
• Зафиксировать вторую плоскость к основанию U-профиля тем же типом крепежа
• Обеспечить равномерную нагрузку - максимальная допустимая масса зависит от типа стены и качества анкеров

Рекомендуется использовать сверло соответствующего диаметра для бетона или кирпича. Учитывайте шаг отверстий - они расположены с интервалом, соответствующим стандартным расстояниям между креплениями U-профиля.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для электроустановок и механической безопасности. Нержавеющая сталь 304 обеспечивает соответствие стандартам corrosion resistance (ISO 9227, ASTM B117). Материал не выделяет токсичных веществ, безопасен для внутреннего использования в жилых и производственных зонах.

Преимущества

• Высокая коррозионная стойкость благодаря материалу 304 - срок службы до 25 лет даже во влажной среде
• Готовый комплект крепежа снижает время монтажа - не нужно докупать болты и гайки отдельно
• Жесткая конструкция предотвращает деформацию под нагрузкой - особенно важно при длинных участках кабельных трасс
• Подходит для открытой прокладки - не требует защиты от внешних воздействий

Ограничения применения

• Не предназначено для крепления массивных конструкций весом более 80 кг на одно крепление - требуется расчет нагрузки на конкретном объекте
• Не рекомендовано для использования в морской среде с постоянным контактом с соленой водой - хотя сталь 304 устойчива, для таких условий лучше применять 316
• Не следует использовать как опору для трубопроводов или оборудования - предназначен исключительно для кабельных систем
• Не подходит для монтажа на деревянные или пластиковые поверхности без предварительной установки металлических закладных

Примеры использования

• Фиксация U-профиля в цехе пищевого производства - устойчив к мойкам и паровым очисткам
• Монтаж кабельных каналов в подземных тоннелях с высокой влажностью
• Установка трасс для сигнализации и связи в медицинских учреждениях
• Крепление проводов на стенах серверных комнат с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте, что отверстия в уголке точно совпадают с отверстиями в U-профиле - иначе возникнет перекос
• Используйте антикоррозийную смазку на резьбе винтов при работе в сыром воздухе - продлит срок службы крепежа
• Для точного позиционирования временно зафиксируйте уголок саморезами перед окончательной затяжкой
• Если нужна большая грузоподъемность - комбинируйте два уголка на одном уровне вместо одного усиленного
• Артикул 6019710 можно заменить аналогом только при одинаковых размерах и классе стали - отличается от других моделей OBO Bettermann по форме и комплектации
