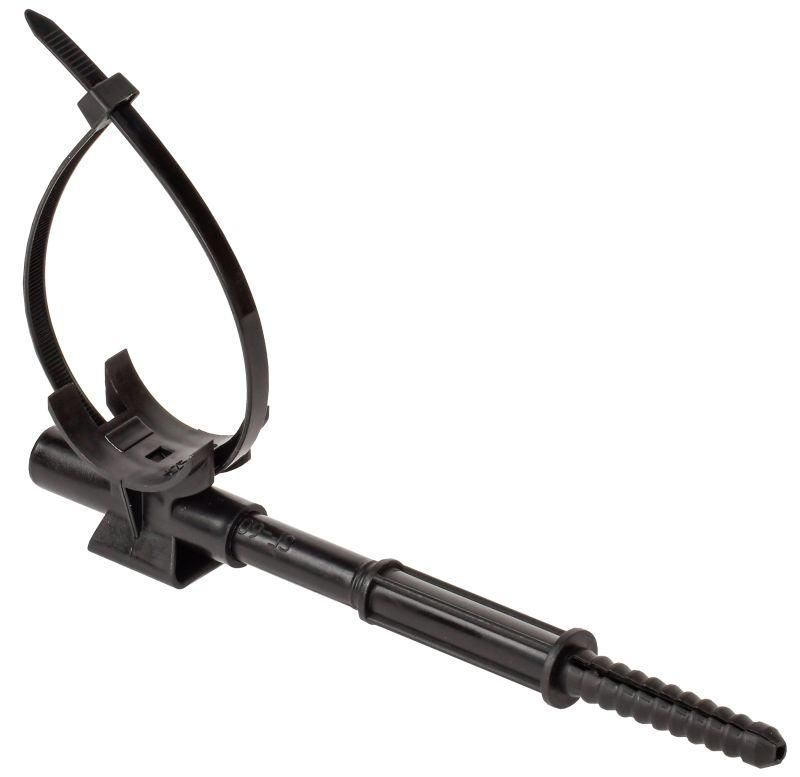

Крепление фасадное ФК 60 (SF-60) | UFK10-60-260 IEK (ИЭК)

Крепление фасадное ФК 60 (SF-60) от IEK используется для надёжной фиксации и стяжки самонесущих изолированных проводов (СИП) на опорах и стенах зданий. Артикул ufk10-60-260 обеспечивает совместимость с проводами диаметром до 60 мм и рассчитано на работу в открытых условиях при напряжении до 1 кВ.

Назначение и область применения

Крепление фасадное ФК 60 (SF-60) применяется для промежуточного крепления СИП-проводов при воздушном вводе электроэнергии в здания или при прокладке ЛЭП по фасадам. Подходит для установки на бетонные, кирпичные и металлические поверхности. Используется в сетях напряжением до 1 кВ, где требуется механическая фиксация и групповая стяжка нескольких проводов в один пучок.

Технические характеристики

• Максимальный диаметр пучка СИП: 60 мм
• Рабочее напряжение: до 1 кВ
• Материал корпуса: УФ-стабилизированный полимер
• Тип крепления: через пластиковые стяжки (в комплект не входят)
• Условия эксплуатации: улица, наружная установка, перепады температур, влажность

Совместимость и монтаж

Крепление фасадное ФК 60 (SF-60) совместимо со всеми типами СИП, имеющими суммарный диаметр пучка до 60 мм. Для монтажа необходимо:

• Закрепить корпус к стене или опоре с помощью болтов или анкеров (не входят в комплект)
• Разместить СИП внутри крепления
• Стянуть провода одноразовыми пластиковыми стяжками (рекомендуются стяжки шириной 4–5 мм, длиной 180–250 мм)

Не допускается использование металлических хомутов - они повредят изоляцию проводов и нарушают требования безопасности.

Безопасность и стандарты

Крепление соответствует требованиям к изоляционным материалам для электротехнических устройств, работающих в условиях внешней среды. Полимерный корпус не проводит ток и не подвержен коррозии. Применение в системах до 1 кВ исключает риск возникновения дугового замыкания при правильной сборке.

Преимущества

• Устойчив к выцветанию и старению под воздействием солнечного света благодаря УФ-защите
• Легкий вес снижает нагрузку на крепёжные элементы и стены
• Гладкая внутренняя поверхность предотвращает повреждение изоляции СИП
• Простая установка без специального инструмента

Ограничения применения

• Не предназначен для крепления силовых кабелей с металлической броней или жилами большего диаметра - превышение 60 мм вызывает деформацию корпуса
• Не рекомендуется использовать в местах с постоянными ударными нагрузками (например, рядом с движущимися механизмами)
• Не подходит для крепления проводов выше 1 кВ - требует сертифицированных решений для высоковольтных сетей

Примеры использования

• Крепление СИП-4 1×16+1×25 на фасаде жилого дома при вводе электроснабжения
• Фиксация трёх СИП-2 1×35 в одной точке на столбе распределительной сети
• Объединение проводов перед проходом через стену в многоквартирном доме

Практические советы

• Перед монтажом проверьте суммарный диаметр всех СИП в пучке - он не должен превышать 60 мм
• Используйте стяжки с фиксатором, чтобы избежать ослабления со временем
• При установке на вертикальную поверхность располагайте крепление так, чтобы стяжки находились сверху - это предотвратит скапливание воды
• Артикул ufk10-60-260 - единственный вариант в линейке IEK с этим размером; аналоги других брендов могут отличаться по форме и посадочному месту
