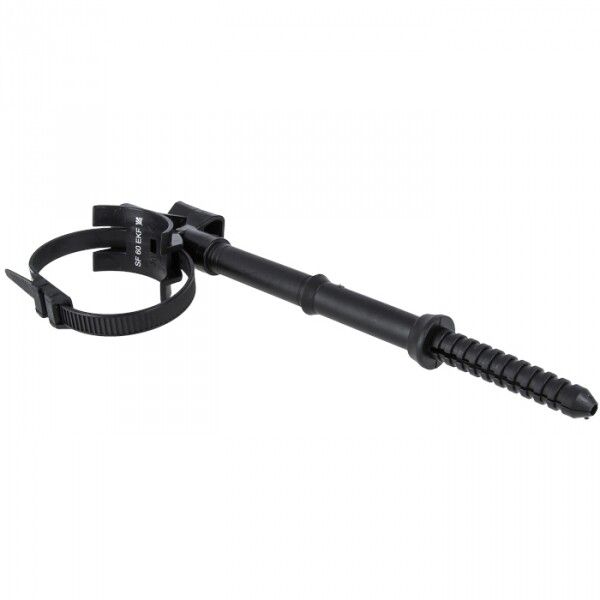

Крепление фасадное SF60 EKF PROxima | sf-60

Крепление фасадное SF60 от EKF - надежное решение для крепления СИП-проводов на фасадах зданий и других вертикальных поверхностях. Артикул sf-60 из серии PROxima обеспечивает устойчивую фixацию кабелей диаметром 15–30 мм в широком диапазоне температур, что делает его подходящим для постоянного использования на открытом воздухе.

Назначение и область применения

Крепление фасадное SF60 используется для монтажа самонесущего изолированного провода (СИП) на внешних стенах зданий, столбах, опорах и других конструкциях. Подходит для ввода ЛЭП в здание, разводки линий по фасаду, подключения абонентов и перехода с воздушной линии (ВЛ) на СИП. Применяется исключительно в сетях напряжением до 1 кВ.

Технические характеристики

• Тип крепления: дюбель - фиксируется в бетоне, кирпиче или другом прочном основании
• Материал корпуса: пластик с защитным покрытием - устойчив к УФ-излучению, коррозии и перепадам температур
• Предельная нагрузка: 2000 Н - выдерживает механическое натяжение СИП-провода
• Рабочий температурный диапазон: от –60 C до +60 C - подходит для суровых климатических условий
• Диаметр кабеля: 15–30 мм - совместим с большинством типов СИП (например, СИП-1, СИП-2, СИП-4)
• Цвет: черный - маскирует загрязнения, не выгорает на солнце
• Гарантийный срок: 84 месяца - подтверждает долговечность материала

Совместимость и монтаж

Крепление фасадное SF60 устанавливается с помощью дюбелей, которые вставляются в просверленные отверстия в стене. Для монтажа требуется сверло диаметром, соответствующее размеру дюбеля (обычно 8–10 мм). Кабель помещается в паз крепления и фиксируется за счет формы корпуса - дополнительные зажимы не требуются. Рекомендуется использовать два крепления на один участок провода длиной до 1,5 метра для равномерного распределения нагрузки.

Безопасность и стандарты

Продукция изготовлена в соответствии с европейскими нормами и соответствует требованиям ГОСТ 31946-2012. Относится к категории размещения УХЛ-1 - рассчитана на работу в условиях умеренного и холодного климата с повышенной влажностью. Материал не поддерживает горение и не содержит галогенов, что снижает риск образования токсичных веществ при повышении температуры.

Преимущества

• Ударопрочный пластик с антикоррозийным покрытием - служит десятилетиями даже при прямом контакте с осадками
• Высокая предельная нагрузка - позволяет безопасно крепить многожильные СИП-кабели с большим весом
• Стандартный диапазон диаметров - одно крепление заменяет несколько моделей
• Черный цвет - эстетично сочетается с большинством фасадов и не требует окраски
• Длительная гарантия - подтверждает качество производства и материалов

Ограничения применения

• Не применяется для крепления голых проводов - только для изолированных СИП
• Не рекомендовано использование на деревянных или легких металлических конструкциях - необходима жесткая основа (бетон, кирпич)
• Не предназначен для внутренней проводки - работает только на открытых участках
• Запрещено применять при температурах ниже –60 C или выше +60 C - возможна потеря прочности

Примеры использования

• Крепление СИП-4 к фасаду жилого дома при вводе электроснабжения
• Подвеска линии СИП между двумя соседними зданиями
• Фиксация кабеля на стене трансформаторной подстанции перед входом в щит
• Разводка линии по наружной стене промышленного объекта

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 15–30 мм; слишком тонкий кабель будет болтаться, слишком толстый - не войдет
• Сверлите отверстие строго перпендикулярно поверхности - иначе дюбель не будет плотно сидеть
• Не затягивайте крепление слишком сильно - пластик может треснуть
• При монтаже на старые фасады удалите штукатурку до прочного слоя - крепление не держится на осыпающихся поверхностях
• Для длинных участков используйте крепления через каждые 1–1,5 м - это предотвращает провисание и перегрузку одного элемента
