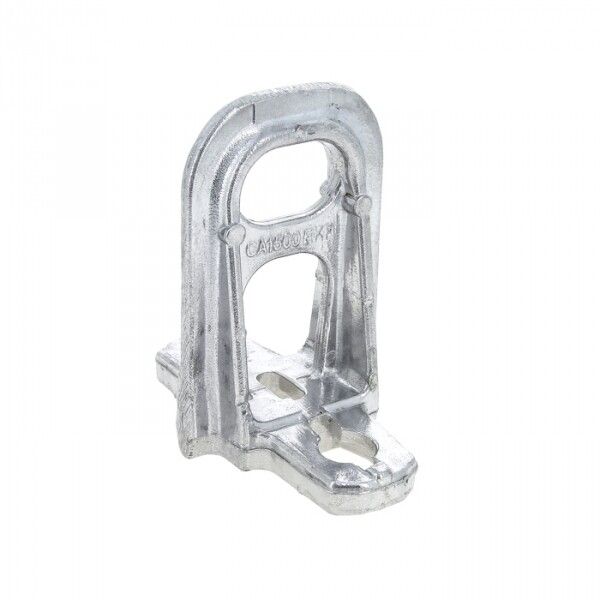

Кронштейн анкерный CА1500 EKF PROxima | ca-1500

Кронштейн анкерный CА1500 от EKF - надёжный элемент для крепления анкерных зажимов на опорах и фасадах зданий. Изготовлен из алюминия, выдерживает нагрузку до 14 700 Н и работает в широком диапазоне температур - от -60 до +60 C. Артикул CA-1500 соответствует серии PROxima.

Назначение и область применения

Кронштейн анкерный CА1500 предназначен для установки анкерных зажимов, которые фиксируют кабели, провода или тросы на вертикальных и горизонтальных поверхностях. Применяется в электроустановках на улице, на опорах ЛЭП, на фасадах зданий, в промышленных объектах и на объектах связи. Подходит для условий с высокой влажностью, перепадами температур и агрессивной средой.

Технические характеристики

• Тип изделия: кронштейн анкерный односторонний
• Предельная нагрузка: 14 700 Н (эквивалентно ~1500 кг силы)
• Резьба: М14 - позволяет использовать болты стандарта M14 для крепления
• Материал: алюминий - лёгкий, прочный, устойчивый к коррозии
• Диапазон рабочих температур: от -60 C до +60 C - подходит для экстремального климата
• Тип крепления: болтами - через отверстия в основании
• Тип соединения: отверстие - для прохода крепёжного элемента
• Защитное покрытие: отсутствует - поверхность не окрашена, не гальванизирована
• Цвет: серый - естественный цвет алюминия
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Кронштейн анкерный CА1500 совместим с анкерными зажимами, имеющими крепление под болт М14. Устанавливается на бетонные, каменные или металлические поверхности с использованием болтов подходящего диаметра. Для монтажа требуется предварительно просверлить отверстие в основе, затем зафиксировать кронштейн болтом с шайбой и гайкой. Не требует специальных инструментов - достаточно обычного ключа на 22 мм (для М14).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности для внешних электроустановок. Отсутствие покрытия не снижает устойчивость к коррозии благодаря качественному сплаву алюминия. Гарантия 7 лет подтверждает соответствие внутренним стандартам EKF серии PROxima.

Преимущества

• Высокая несущая способность - 14 700 Н обеспечивает безопасную фиксацию даже тяжёлых кабельных систем
• Устойчивость к температурным колебаниям - сохраняет форму и прочность в условиях зимней жестокости и летнего нагрева
• Легкий вес - алюминиевая конструкция снижает нагрузку на крепёжную точку
• Стойкость к УФ-излучению - не теряет свойств под длительным солнечным светом
• Длительная гарантия - 7 лет свидетельствуют о качестве материала и технологии производства

Ограничения применения

• Не рекомендуется применять в контакте с хлорированными растворами, кислотами или щелочами - материал не имеет защитного покрытия
• Не подходит для крепления на деревянных или пластиковых поверхностях - требует жёсткой основы (бетон, металл, камень)
• Отсутствие антикоррозийного слоя делает изделие менее пригодным для морского побережья или промзон с высокой концентрацией солей
• Односторонняя конструкция - нельзя использовать для двустороннего крепления или распределённой нагрузки

Примеры использования

• Крепление кабеля на столбе ЛЭП с помощью анкерного зажима
• Фиксация сигнальных проводов на фасаде административного здания
• Установка тросовой системы для подвески оборудования на холодильной станции
• Монтаж кабельных трасс в промышленном цеху с суровым микроклиматом

Практические советы

• Перед монтажом проверьте диаметр отверстия в базовой поверхности - он должен соответствовать диаметру болта М14 (обычно 14–15 мм)
• Используйте стальные шайбы и гайки с противоскручивающим эффектом - особенно при вибрационных нагрузках
• При установке на бетон используйте анкерные болты с распорным механизмом, а не просто метрические
• Если планируете эксплуатацию в агрессивной среде - рассмотрите возможность нанесения защитного состава (например, консервирующей смазки) на поверхность кронштейна
• Проверяйте состояние кронштейна CA-1500 каждые 2 года - особенно после сильных ветров или заморозков
