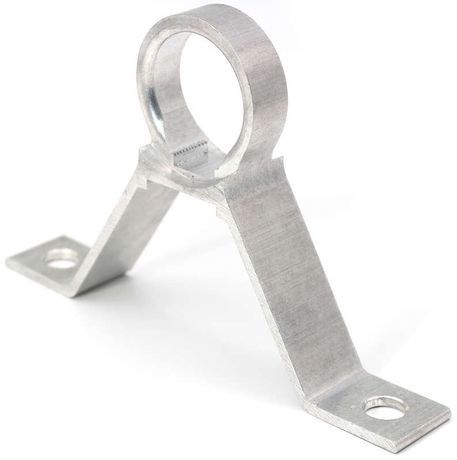

Кронштейн анкерный CB 600 (3.75кН) НИЛЕД 10800081

Кронштейн анкерный CB 600 (3.75 кН) от НИЛЕД предназначен для надёжного крепления анкерных зажимов на вертикальных поверхностях в линиях электропередачи. Обеспечивает стабильную фиксацию проводов при высоких механических нагрузках, выдерживая до 6 кН.

Назначение и область применения

Кронштейн анкерный CB 600 (3.75 кН) используется для установки анкерных зажимов на стенах зданий, опорах или других твёрдых поверхностях. Применяется в системах воздушных линий электропередачи, где требуется закрепить тросы или провода с помощью анкерных зажимов. Подходит для внешней прокладки кабелей в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Тип изделия: кронштейн анкерный
• Предельная нагрузка: 6 кН (рабочая нагрузка 3,75 кН)
• Материал: алюминиевый сплав - легкий, коррозионностойкий, с высокой механической прочностью
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не теряет прочность под прямыми солнечными лучами
• Сечение жилы, совместимое с зажимом: 95 мм2
• Гарантийный срок: 60 месяцев
• Способ монтажа: стационарный, с креплением через отверстия

Совместимость и монтаж

Кронштейн анкерный CB 600 (3.75 кН) рассчитан на установку одного анкерного зажима. Для монтажа необходимо просверлить в поверхности два отверстия диаметром 16 мм. Крепёж (болты, гайки, шайбы) не входит в комплект - выбирается отдельно в зависимости от материала основания (бетон, кирпич, металл). Монтаж выполняется с соблюдением требований к натяжению проводов - не допускается превышение предельной нагрузки 6 кН.

Безопасность и стандарты

Кронштейн анкерный CB 600 (3.75 кН) соответствует требованиям к механической прочности и долговечности для электроустановок напряжением до 35 кВ. Произведён из материалов, не поддерживающих горение, и не содержит токсичных компонентов. Соответствует нормам безопасности для наружных электрических сетей.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву
• Устойчивость к коррозии и УФ-излучению - подходит для открытых участков ЛЭП
• Широкий диапазон рабочих температур - работает в суровых климатических условиях
• Простая установка - стандартные отверстия 16 мм позволяют использовать распространённый крепёж
• Долгий срок службы - гарантия 5 лет при правильном монтаже

Ограничения применения

• Не предназначен для крепления более одного анкерного зажима одновременно
• Не рекомендован для использования в качестве несущего элемента в динамически нагруженных системах (например, на колеблющихся опорах)
• Не следует применять в средах с агрессивными химическими веществами (кислоты, щёлочи, солевые растворы)
• Не заменяет анкерный зажим - является лишь крепёжным элементом для него

Примеры использования

• Крепление анкерных зажимов на фасаде распределительного пункта
• Фиксация ответвлений от ВЛ-10 кВ к зданию подстанции
• Установка на стене трансформаторной будки для вывода кабеля
• Подвеска тросовой линии связи на промышленном объекте

Практические советы

• Перед монтажом проверьте целостность кронштейна - трещины или деформации недопустимы
• Используйте болты класса прочности не ниже 4.8, с учётом нагрузки 6 кН
• При монтаже на бетон используйте анкерные болты с распорной втулкой; на металле - самонарезающие
• Не затягивайте крепёж сверх меры - это может вызвать деформацию алюминиевой детали
• Проверяйте соответствие сечения провода (до 95 мм2) с типом анкерного зажима, который будет установлен на кронштейне
• Кронштейн анкерный CB 600 (3.75 кН) от НИЛЕД - надёжное решение для постоянных соединений, но требует регулярной визуальной проверки состояния креплений
