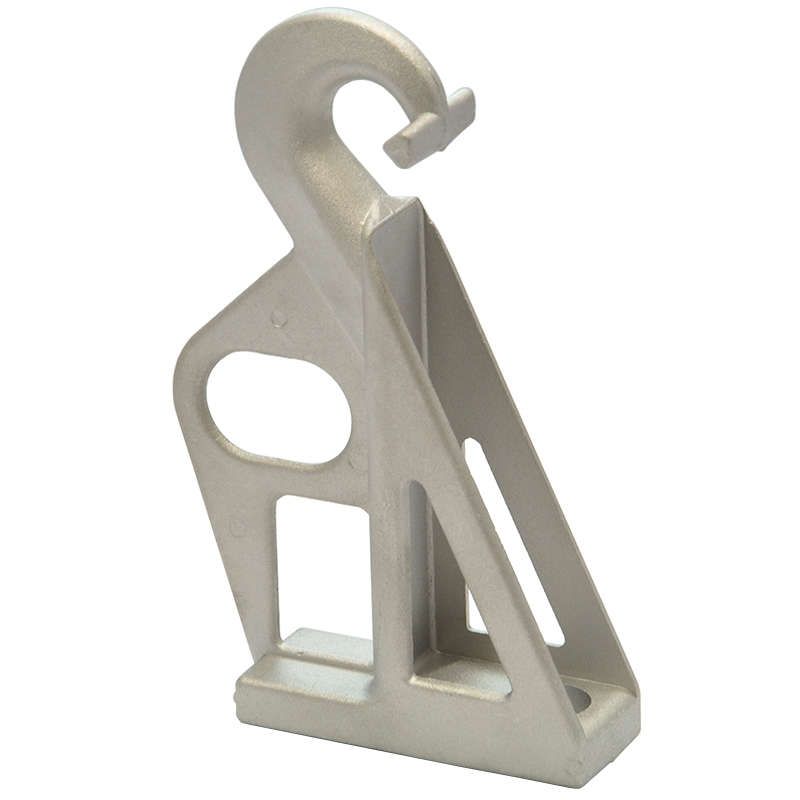

Кронштейн поддерживающий PS-1500 - 13031 ИНСТАЛЛ

Кронштейн PS-1500 от Инсталл — надёжный элемент крепления для анкерных и клиновых зажимов на линиях электропередачи. Артикул 13031 предназначен для работы в суровых условиях: перепады температур, УФ-излучение и механические нагрузки до 15 кН.

Назначение и область применения

Кронштейн PS-1500 служит для фиксации анкерных и клиновых зажимов на опорах ЛЭП. Подходит для установки на столбы с круглым или квадратным сечением, а также на вертикальные поверхности — например, стены зданий или трансформаторные будки. Применяется в энергетических сетях, особенно там, где требуется долговременная устойчивость к внешним воздействиям.

Технические характеристики

• Максимальная нагрузка: 15 кН
• Предельная нагрузка (рабочая): 12 кН
• Минимальная разрушающая нагрузка: 10 кН
• Сечение провода, совместимое с зажимами: 25–95 мм²
• Материал корпуса: алюминиевый сплав
• Диаметр крепёжного болта/шпильки: 16 мм
• Масса: 0,18 кг
• Рабочий температурный диапазон: от -45 до +50 °C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Кронштейн PS-1500 совместим со всеми стандартными анкерными и клиновыми зажимами, рассчитанными на сечение провода 25–95 мм². Для монтажа:

• На металлические опоры — используйте стальную ленту для обхватывающего крепления;
• На бетонные или кирпичные стены — закрепите через отверстие болтом М16;
• Не допускается использование болтов меньшего диаметра — это снижает прочность крепления ниже безопасного уровня.

Перед установкой проверьте соответствие диаметра отверстия в кронштейне и диаметра болта — они должны точно соответствовать 16 мм.

Безопасность и стандарты

Кронштейн PS-1500 изготовлен из алюминиевого сплава в климатическом исполнении УХЛ1 по ГОСТ 15150 — что гарантирует работу в холодном и умеренно влажном климате. Конструкция прошла тестирование на устойчивость к термическим циклам и длительному UV-воздействию. Нагрузочные показатели соответствуют требованиям к устройствам для ЛЭП высокого класса надёжности.

Преимущества

• Высокая прочность при минимальной массе — удобен для подъёма и установки на высоте;
• Алюминиевый сплав не подвержен коррозии, не требует антикоррозийной обработки;
• Устойчивость к экстремальным температурам позволяет использовать в Сибири и на Дальнем Востоке;
• Защита от УФ-излучения предотвращает хрупкость материала при длительном солнечном воздействии;
• Длинный гарантийный срок — 5 лет — свидетельствует о стабильности качества производства.

Ограничения применения

• Не предназначена для крепления грозозащитных тросов или других элементов с нагрузкой выше 15 кН;
• Не рекомендуется применять при температурах ниже -45 °C — хотя материал выдерживает до -60 °C, остальные компоненты системы (например, зажимы) могут потерять герметичность;
• Не следует использовать на деревянных опорах без дополнительной защиты от влаги — алюминий может подвергнуться электрохимической коррозии при контакте с древесиной при наличии влаги;
• Не заменяет основную несущую конструкцию — работает исключительно как крепёжный элемент для зажимов.

Примеры использования

• Крепление анкерного зажима на железобетонной опоре ЛЭП 10 кВ в Якутии;
• Фиксация клинового зажима на стене распределительной подстанции в Московской области;
• Установка на стальных трубчатых опорах в районах с частыми гололёдами;
• Подвеска проводов на участках трассы с высокой солнечной активностью — например, в Краснодарском крае.

Практические советы

• При использовании стальной ленты для крепления — затягивайте равномерно, чтобы избежать деформации корпуса кронштейна PS-1500;
• Перед монтажом проверьте наличие повреждений на поверхности — даже микротрещины могут стать точкой начала разрушения под нагрузкой;
• Не применяйте медные или латунные болты — они могут вызвать гальваническую коррозию при контакте с алюминием;
• При работе в регионах с сильными ветрами — дополнительно контролируйте состояние зажимов, так как кронштейн передаёт всю нагрузку от провода;
• Артикул 13031 — единственный вариант в линейке Инсталл с такой комбинацией прочности и веса — не заменяйте аналогами без расчёта нагрузки.
