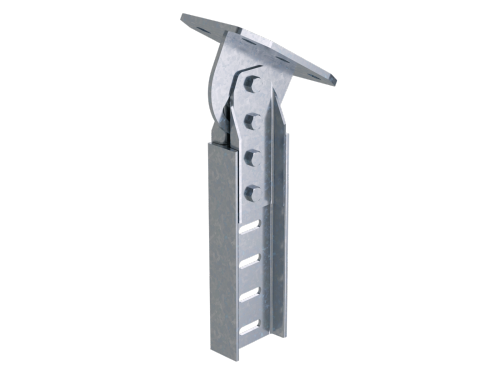

Крепление к потолку для I-образного профиля BPM-50шарнирное,горячеоцинкованное | BSF5002HDZ DKC ДКС

Крепление к потолку для I-образного профиля BPM-50 шарнирное, горячеоцинкованное (артикул bsf5002hdz, бренд DKC) предназначено для надёжного и регулируемого подвеса кабельных трасс из профилей BPM-50, особенно когда требуется установка под углом. Это решение для сложных условий монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Это шарнирное крепление используется для фиксации I-образных профилей BPM-50 к потолочным конструкциям, где необходима возможность изменения угла наклона кабельной трассы. Подходит для систем проводки в помещениях с неровными перекрытиями, на производствах, в логистических центрах, на складах и в других местах, где важно точно выставить направление кабельной системы. Крепление к потолку для I-образного профиля BPM-50 шарнирное, горячеоцинкованное обеспечивает устойчивую фиксацию даже при нагрузках и вибрациях.

Технические характеристики

• Тип крепления: шарнирное - позволяет изменять угол наклона до 90°
• Материал: сталь с горячим цинкованием - повышенная коррозионная стойкость
• Диаметр крепёжного отверстия: 10,5 мм - совместим с анкерами M12
• Толщина соединительной пластины: 4 мм - обеспечивает жёсткость и долговечность
• Цвет: серый - соответствует цветовой гамме металлических элементов DKC
• Модель: потолочный кронштейн - специализированное решение для вертикального крепления

Совместимость и монтаж

Крепление к потолку для I-образного профиля BPM-50 шарнирное, горячеоцинкованное (bsf5002hdz) совместимо исключительно с профилями BPM-50 серии B5 Combitech. Установка выполняется в три этапа:

1. Закрепите основание к потолку с помощью анкеров M12 (не входят в комплект, требуются отдельно).
2. Соберите два соединительных элемента с помощью четырёх болтов М12×30 (класс прочности 8.8), гаек М12 (класс прочности 8) и шайб Ø12, входящих в комплект.
3. Установите I-профиль BPM-50 между пластинами и зафиксируйте его. Шарнирный механизм позволяет отрегулировать угол перед окончательной затяжкой.

Не используйте другие типы профилей - несоответствие по форме и размерам приведёт к снижению несущей способности.

Безопасность и стандарты

Изделие изготовлено из стали с горячим цинкованием, что соответствует требованиям ГОСТ 14746 и ISO 1461 к антикоррозийному покрытию. Все крепёжные элементы имеют класс прочности 8.8/8, что гарантирует безопасную работу при расчетных нагрузках. Соответствует нормам безопасности для промышленных систем кабельного монтажа.

Преимущества

• Шарнирный механизм даёт точную регулировку угла без демонтажа всей системы
• Горячее цинкование увеличивает срок службы в условиях высокой влажности, химически активной среды и температурных колебаний
• Жесткая конструкция с толщиной пластин 4 мм предотвращает деформацию под весом кабелей
• Полный комплект крепёжа в одной упаковке - экономит время на сборке

Ограничения применения

• Не предназначен для подвеса тяжёлых трубопроводов, оборудования или динамических нагрузок выше расчётных для BPM-50
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>+100C)
• Не совместим с профилями других серий (например, BPM-30, BPM-70) - отличаются по ширине и форме крепёжных поверхностей
• Требуется предварительный расчёт нагрузки на потолочное перекрытие - изделие само по себе не усиливает несущую способность базовой конструкции

Примеры использования

• Подвес кабельных трасс в цехах с наклонными потолками (например, в металлургии или пищевой промышленности)
• Монтаж силовых и сигнальных кабелей в логистических терминалах с высокими потолками и сложной геометрией
• Фиксация кабельных каналов в зонах с вибрационным оборудованием - шарнир гасит механические колебания
• Обновление старых систем проводки там, где невозможно сделать идеально горизонтальный монтаж

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в потолке (10,5 мм) и выбранного анкера - лучше использовать анкеры M12 с распорной частью ≥12 мм
• При использовании в сырых помещениях (водоканалы, холодильники) дополнительно смажьте резьбу болтов противозадирной смазкой
• Не затягивайте болты слишком сильно - это может деформировать тонкие пластины и нарушить функцию шарнира
• Проверяйте свободное движение шарнира после сборки - он должен поворачиваться без усилия, но без люфта
• Для больших участков трассы используйте минимум одно шарнирное крепление на каждые 2–3 метра профиля BPM-50
