Крепление к профнастилу для шпильки V-образ. М8 DKC CM330800 ДКС

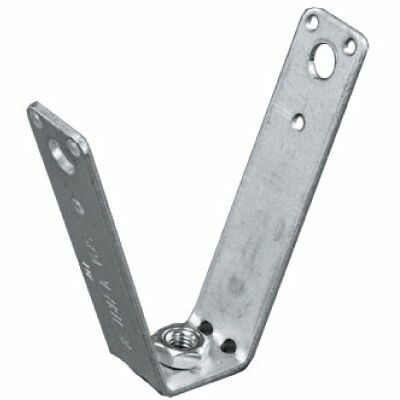

Крепление к профнастилу V-образное М8 от DKC (ДКС) - это надежное болтовое крепление для монтажа инженерных систем на профилированные кровельные или стеновые листы. Артикул cm330800 обеспечивает прочное крепление без сварки, подходящее для условий умеренного и холодного климата.

Назначение и область применения

Крепление к профнастилу V-образное М8 предназначено для создания точек подвеса на профилированных листах. Применяется для крепления трубопроводов, кабельных трасс, воздуховодов, светильников, антенны и других элементов инженерных систем. Подходит для крыш и фасадов зданий с профнастилом, где недопустимо использование сварки - например, на объектах с высокими требованиями к целостности покрытия или в условиях ограниченного доступа оборудования.

Технические характеристики

• Диаметр резьбы: 8 мм (M8) - позволяет использовать стандартные гайки и шайбы;
• Тип соединения: болтовое - сборка без сварки, легко демонтируется;
• Материал: сталь оцинкованная - повышает срок службы за счет защиты от коррозии;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, плотный слой цинка;
• Исполнение: трапециевидный кронштейн - идеально повторяет форму волны профнастила;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, подходит для средней полосы России и северных регионов;
• Цвет: серый - соответствует цвету большинства профлистов;
• Дополнительно: возможна комбинированная защита цинк-никель/цинк - усиливает антикоррозийные свойства.

Совместимость и монтаж

Крепление к профнастилу V-образное М8 совместимо с любыми типами профилированных листов, имеющими трапециевидную волну. Для установки достаточно:

• Выбрать место между двумя соседними гребнями профлиста;
• Закрепить кронштейн, вставив его в прогиб волны;
• Протянуть через него резьбовую шпильку M8 и закрутить гайку снизу.

Не требуются специальные инструменты - достаточно рожкового или торцевого ключа на 13 мм. Гайка и шайба не входят в комплект - необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для металлических крепежных элементов в строительстве. Производство проходит внутренний контроль качества DKC. Сертификаты на материал и покрытие доступны у производителя. Напряжение и электропроводность не являются параметрами этого изделия - оно не используется в качестве проводника.

Преимущества

• Нет необходимости в сварке - сохраняется целостность защитного покрытия профнастила;
• Высокая механическая прочность благодаря оцинкованной стали и трапециевидной форме;
• Устойчивость к внешним воздействиям - оцинковка по методу Сендзимира обеспечивает длительную защиту даже при механическом контакте;
• Простота монтажа - установка занимает несколько минут без привлечения сварщика;
• Подходит для ремонта и модернизации существующих конструкций - можно добавить точки крепления после завершения кровельных работ.

Ограничения применения

• Не предназначен для нагрузок выше 150 кг на точку - не применяйте для тяжелых конструкций без расчета;
• Не рекомендуется для профлиста с шагом волны менее 120 мм - кронштейн может не удержаться в прогибе;
• Не следует использовать в агрессивных химических средах (например, рядом с промышленными выбросами) - даже оцинкованная сталь со временем подвергается коррозии;
• Не заменяет анкерные крепления для бетонных или деревянных оснований - только для профнастила.

Примеры использования

• Крепление HVAC-систем на крыше торгового центра;
• Подвеска кабельных лотков вдоль фасада производственного корпуса;
• Установка освещения на промышленном складе с металлочерепицей;
• Монтаж антенн связи на жилом доме с профнастильной кровлей.

Практические советы

• Перед монтажом проверьте толщину профлиста - он должен быть не менее 0.45 мм, чтобы выдерживать усилие затяжки гайки;
• Используйте плоские шайбы под гайку - предотвращают деформацию поверхности профлиста;
• При использовании в регионах с повышенной влажностью или соляным туманом (прибрежные зоны) дополнительно смажьте резьбу противозадирной смазкой;
• Артикул cm330800 - единственный вариант в серии M5 Combitech с резьбой M8; другие модели этой серии имеют M5 - не путайте!
• Для массового монтажа закупайте запасные гайки и шайбы - они расходятся быстрее, чем сам кронштейн.
