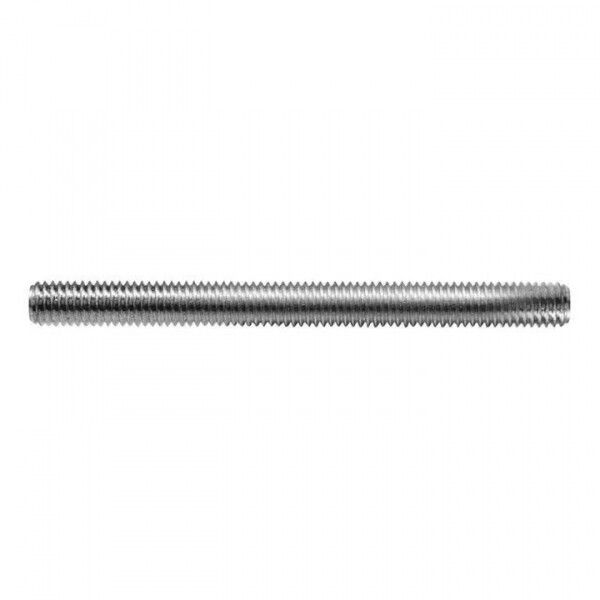

Шпилька -Line PROxima М8, 1000 мм EKF shpm8x1000

Шпилька М8x1000 от бренда EKF в артикуле shpm8x1000 - это длинный крепежный элемент из стали с гальваническим покрытием, предназначенный для сборки жестких кабельных трасс на базе металлических лотков и монтажных систем EKF-Line.

Назначение и область применения

Шпилька М8x1000 используется для фиксации металлических лотков, стоек и других компонентов кабельных трасс к стенам, потолкам или другим несущим конструкциям. Подходит для установки в промышленных помещениях, цехах, распределительных пунктах и на объектах энергетики, где требуется надежное и долговечное крепление. Применяется исключительно в составе монтажных систем EKF-Line.

Технические характеристики

• Метрический размер резьбы: M8 - соответствует стандартным гайкам и шайбам диаметром 8 мм;
• Длина: 1000 мм - обеспечивает возможность крепления через толстые слои материалов или многослойные конструкции;
• Шаг резьбы: 1,25 мм - стандартный шаг для метрической резьбы M8, совместим со всеми типичными крепежными элементами;
• Материал: сталь - обеспечивает прочность и устойчивость к механическим нагрузкам;
• Покрытие: гальваническое - защищает от коррозии, повышает долговечность в условиях повышенной влажности;
• Гарантийный срок: 36 месяцев - подтверждает соответствие требованиям качества и стабильности материала.

Совместимость и монтаж

Шпилька М8x1000 совместима с гайками, шайбами и кронштейнами серии EKF-Line. Для монтажа необходимо просверлить отверстие в несущей конструкции, вставить шпильку и закрутить гайку с двух сторон. Учитывайте посадочный диаметр - резьба M8 требует отверстия не менее 8,5 мм для свободного прохода. Гальваническое покрытие не требует дополнительной защиты при установке внутри помещений.

Безопасность и стандарты

Изделие соответствует общепринятым нормам для крепежных элементов в электроустановках. Произведено в рамках системы управления качеством EKF, обеспечивающей соответствие требованиям безопасности при эксплуатации в электротехнических системах.

Преимущества

• Высокая точность изготовления - гарантирует легкую сборку без перекосов и затруднений;
• Универсальная длина 1000 мм - позволяет использовать одну модель для различных высот монтажа;
• Гальваническое покрытие - снижает риск коррозии даже при длительном контакте с влагой;
• Поддерживается в рекомендованном ассортименте EKF - обеспечивает гарантированную совместимость с другими элементами системы.

Ограничения применения

Не применяется вне систем EKF-Line - не предназначен для самостоятельного крепления оборудования или в конструкциях, не связанных с кабельными трассами. Не рекомендуется для использования в агрессивных средах с постоянным воздействием химических веществ, кислот или солевых растворов - гальваническое покрытие не является промышленным антикоррозийным решением. Не подходит для монтажа в зонах с вибрацией выше допустимых уровней без дополнительной фиксации контргайками.

Примеры использования

• Фиксация металлического лотка к бетонному потолку в производственном цехе;
• Сборка вертикальной стойки для кабельных трасс между этажами;
• Закрепление переходных участков между горизонтальными и вертикальными направлениями трассы;
• Монтаж кабельных каналов на стенах в распределительных щитовых.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в основании было точно по диаметру - слишком маленькое вызовет деформацию резьбы, слишком большое - снизит удерживающую способность;
• Используйте две гайки: одна для фиксации, вторая - как контргайка, особенно при наличии вибраций;
• Не используйте шпильку как опору для веса оборудования - она служит только для крепления кабельных систем;
• При необходимости удлинения комбинируйте с другими шпильками серии EKF-Line, соблюдая правильную последовательность сборки.
