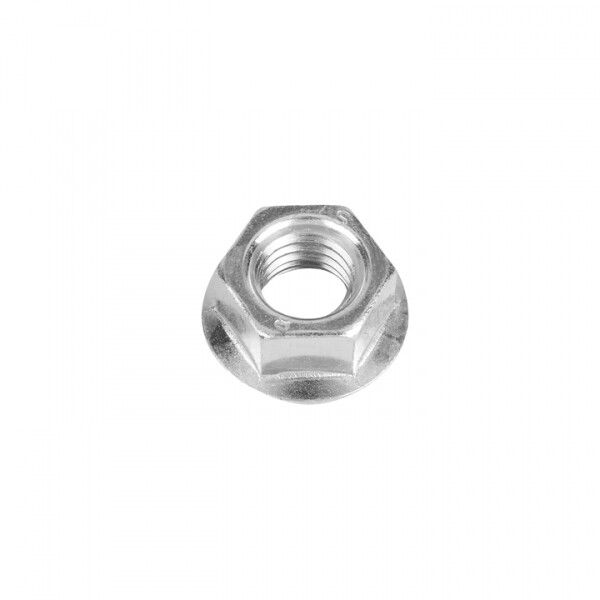

Гайка с фланцем М8 | gflm8 EKF

Гайка с фланцем М8 от EKF (артикул gflm8) - надёжный крепёжный элемент с самоблокирующейся резьбой и фланцем, предназначенный для сборки кабельных трасс из металлических лотков и монтажных систем EKF-Line. Уникальная комбинация фланца и самоконтрящегося механизма исключает ослабление соединений даже при вибрациях.

Назначение и область применения

Гайка с фланцем М8 используется для крепления кабеленесущих систем - лотков, труб, профилей - к стенам, потолкам, перегородкам и другим несущим конструкциям. Применяется в промышленных объектах, офисах, жилых комплексах, где требуется долговечная и безопасная фиксация кабельных трасс. Подходит для монтажа в условиях повышенной вибрации и нагрузок.

Технические характеристики

• Метрический размер резьбы: М8 - совместима с болтами и шпильками диаметром 8 мм
• Шаг резьбы: 1.25 мм - стандартный шаг для резьбы M8, обеспечивает точную затяжку
• Размер зева: 13 мм - подходит для гаечного ключа стандартного размера
• Фланец: увеличивает площадь опоры, распределяет нагрузку, предотвращает проваливание в мягкие поверхности
• Самоблокирующаяся и самоконтрящаяся резьба: исключает самооткручивание под действием вибраций и динамических нагрузок
• Материал: сталь - прочная, устойчивая к механическим воздействиям
• Покрытие: горячий цинк - защищает от коррозии, повышает срок службы в агрессивных средах
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Гайка с фланцем М8 совместима с болтами и шпильками М8, используемыми в комплектах EKF-Line. Для монтажа применяются стандартные гаечные ключи на 13 мм. Фланец требует свободного места вокруг точки крепления - не рекомендуется использовать в плотных конструкциях, где невозможно разместить весь фланец. Гайка устанавливается после установки болта через отверстие в кабеленесущей системе; затяжка должна выполняться до упора, без перетяга.

Безопасность и стандарты

Изделие соответствует требованиям к качеству крепёжа для электромонтажных работ. Горячее цинкование соответствует ГОСТ 1759.4–87. Самоблокирующие свойства обеспечивают соответствие нормам безопасности для оборудования, работающего в условиях вибрации.

Преимущества

• Устраняет необходимость в дополнительных контргайках или шплинтах благодаря двойному блокированию резьбы
• Фланец снижает давление на поверхность крепления, защищает её от деформации
• Цинковое покрытие продлевает жизнь изделия в помещениях с высокой влажностью и на улице
• Совместима с продукцией EKF-Line - позволяет собирать единые системы без необходимости подбора сторонних компонентов
• Удобная кратность упаковки - минимизирует излишки и потери при закупке

Ограничения применения

• Не подходит для крепления в бетоне или камне - требует предварительно просверленного отверстия и наличия резьбовой шпильки или болта
• Запрещено применять с резьбой другого шага (например, М8×1.0) - возможна порча резьбы
• Не предназначен для работы при температурах выше +120 C - материал и покрытие теряют свои свойства
• Не заменяет анкерные крепления - не выдерживает значительных ударных нагрузок

Примеры использования

• Крепление металлических лотков EKF к потолочным балкам в производственных цехах
• Фиксация кабельных каналов на стенах в серверных помещениях
• Сборка монтажных рам для распределительных щитов
• Установка кабеленесущих систем на эстакадах и в тоннелях

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в лотке или профиле соответствует внешнему диаметру резьбы М8 - иначе гайка не будет плотно сидеть
• При использовании в сырых местах дополнительно смазывайте резьбу антикоррозийной paste - это удвоит срок службы
• Не используйте гайку с пластиковыми или деревянными поверхностями без подложки - фланец может их повредить
• Для быстрого монтажа сочетайте эту гайку с болтами М8×L от EKF-Line - они уже подобраны по длине и типу резьбы
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие воды снижает эффективность защиты
