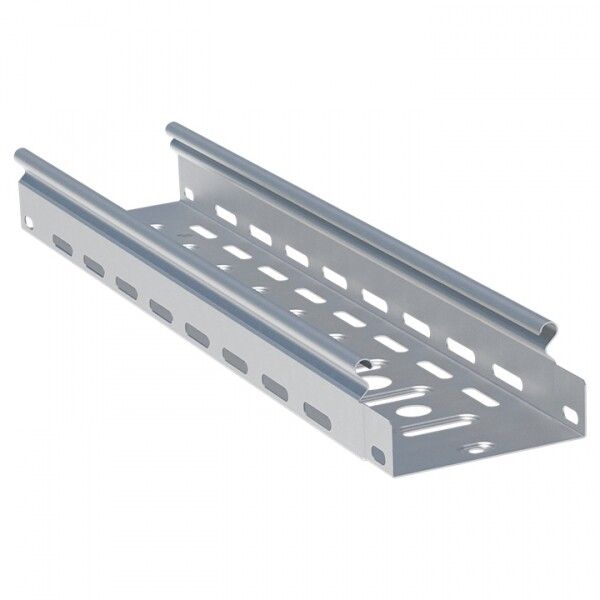

Лоток перфорированный 50х150х3000-0,55мм - L5015001-0,55 EKF

Лоток перфорированный 50х150х3000мм, толщина 0.55мм от EKF - это надежный элемент для открытой прокладки кабелей в промышленных, офисных и жилых зданиях. Выполнен из оцинкованной стали, имеет перфорацию для фиксации и удобную форму, что делает его универсальным решением для монтажа силовых и слаботочных сетей. Артикул l5015001-0,55 входит в серию EKF-Line.

Назначение и область применения

Лоток перфорированный 50х150х3000мм, толщина 0.55мм предназначен для прокладки кабелей в условиях, где требуется доступ к проводам для обслуживания, модификации или диагностики. Подходит для установки на стенах, потолках, полу и наклонных поверхностях. Применяется в промышленных цехах, административных зданиях, торговых комплексах, школах, больницах и других объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Размеры: 50×150×3000 мм - высота, ширина, длина;
• Толщина стенки: 0,55 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - устойчивость к коррозии, долгий срок службы;
• Полезное сечение: 9800 мм2 - площадь для размещения кабелей без перегрузки;
• Покрытие: гальваническая оцинковка - равномерное антикоррозийное покрытие без наплывов и дефектов;
• Перфорация боковой стенки: да - для крепления хомутов, скоб, кронштейнов;
• Монтажная перфорация в основании: да - возможность крепления к поверхности через нижнюю плоскость;
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов;
• Цвет: серый - соответствует цвету большинства компонентов EKF-Line;
• Гарантия: 36 месяцев - подтверждает качество производства и материалов.

Совместимость и монтаж

Лоток перфорированный 50х150х3000мм, толщина 0.55мм совместим со всеми элементами серии EKF-Line: углы, переходники, крышки, крепежи и подвесы. Для сборки трассы используются болты, самонарезающие винты или заклепки, которые проходят через перфорацию. Монтаж возможен на любые несущие конструкции: бетон, металл, дерево. Учитывайте посадочные отверстия в основании - шаг перфорации рассчитан под стандартный крепеж 4–6 мм. Соединение между лотками выполняется встык с использованием внешних или внутренних соединителей (приобретаются отдельно).

Безопасность и стандарты

Производство лотка перфорированный 50х150х3000мм, толщина 0.55мм соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкование по методу Сендзимира гарантирует однородность покрытия и соответствие DIN EN ISO 1461. Сертифицирована система EKF-Line для работы в помещениях с повышенной влажностью и температурными колебаниями.

Преимущества

• Высокая прочность при малом весе благодаря оптимальной толщине 0,55 мм;
• Удобная перфорация по всей длине - позволяет легко регулировать расположение кабелей и креплений;
• Антикоррозийное покрытие увеличивает срок службы до 20+ лет даже в агрессивных средах;
• Совместимость с широким спектром аксессуаров EKF-Line - минимум времени на проектирование трассы;
• Запатентованная технология производства в России - контроль качества на всех этапах.

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым огнем или высокотемпературным оборудованием (> +70C);
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щелочи) - оцинковка защищает от влаги, но не от химической коррозии;
• Без крышки - не обеспечивает механическую защиту от ударов или попадания сторонних предметов;
• Требуется обязательное использование крепежа и соединителей - не является готовым модулем.

Примеры использования

• Прокладка силовых кабелей питания в цехе с конвейерами;
• Трассировка слаботочных сетей (LAN, CCTV, телефония) в офисном здании;
• Обустройство кабельных каналов в подвале или техническом помещении;
• Монтаж кабелей на потолке в торговом центре с частыми изменениями освещения и оборудования.

Практические советы

• При расчете нагрузки на лоток - суммарный диаметр кабелей не должен превышать 60% от полезного сечения (9800 мм2);
• Для длинных участков (более 10 м) используйте компенсационные элементы - предотвращают прогиб при тепловом расширении;
• Выбирайте крепеж с учетом типа основания: анкеры для бетона, саморезы для металла, дюбели для дерева;
• Если нужна герметичность - дополняйте лоток перфорированный 50х150х3000мм, толщина 0.55мм крышкой EKF-Line (совместима по форме и креплению);
• Проверьте совпадение перфораций перед монтажом - чтобы не повредить кабели при затяжке крепежа.
