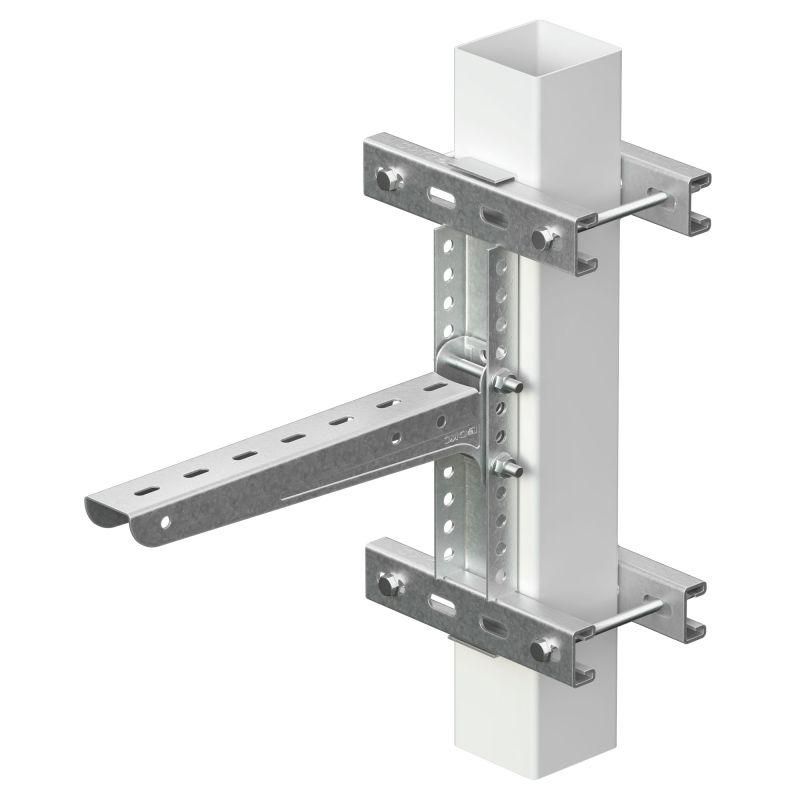

Крепление консоли на опору B5 Combitech 29х52х340 мм, горячеоцинкованное DKC (ДКС) BMF1820HDZ

Крепление консоли на опору 29x52x340 мм, горячеоцинкованное от DKC (ДКС), артикул bmf1820hdz - это надёжный комплект для фиксации консолей серии BBN на квадратные металлические столбы. Изделие создано для долговременной эксплуатации в сложных условиях, особенно там, где важна corrosion-resistant защита.

Назначение и область применения

Крепление консоли на опору 29x52x340 мм, горячеоцинкованное используется для установки кабельных трасс на вертикальные квадратные опоры с размером стороны от 35 до 80 мм. Подходит для монтажа консолей серии BBN в системах распределения силового и слаботочного кабеля. Часто применяется на объектах энергообеспечения, транспорта, промышленных площадках и в зонах с повышенной влажностью.

Технические характеристики

• Размеры: 29 × 52 × 340 мм
• Материал: сталь
• Покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии даже при механическом воздействии
• Цвет: светло-серый
• Толщина стенки профиля: 2 мм
• Упаковка: термоусадочная плёнка

Совместимость и монтаж

Изделие совместимо исключительно с профилем BMF1820HDZ и консолями серии BBN. Установка выполняется с использованием входящих в комплект метизов:

• BPHCC2902 - 1 шт.
• BPM2103HDZ - 4 шт.
• CM0808120HDZ - 4 шт.
• CM240800HDZ - 4 шт. + ещё 2 шт. (всего 6 шт.)
• CM140800HDZ - 4 шт.
• CM080880HDZ - 2 шт.
• CM100800HDZ - 2 шт.

Перед монтажом проверьте соответствие внешнего габарита опоры (35–80 мм) внутреннему контуру профиля. Все элементы затягиваются ключом соответствующего размера - рекомендуются усилия согласно нормам ГОСТ 1759.0.

Безопасность и стандарты

Произведено в соответствии с требованиями к прочностным и антикоррозийным характеристикам для промышленного оборудования. Горячее цинкование соответствует ISO 1461. Нет открытых острых кромок - снижена опасность травмирования при работе.

Преимущества

• Высокая стойкость к коррозии благодаря глубокому слою цинка - идеально для улиц, помещений с высокой влажностью или химически активными средами
• Жесткая конструкция обеспечивает минимальную деформацию под нагрузкой
• Предварительно собранная комплектация экономит время на сборке - всё нужное уже есть в одном бандле
• Светло-серый цвет не выгорает на солнце и легко сочетается с другими элементами системы

Ограничения применения

• Не круглые или прямоугольные опоры вне диапазона 35–80 мм - требуется точное соответствие сечению
• Не предназначен для работы при температуре ниже −40 C или выше +80 C - материал сохраняет прочность в пределах обычных промышленных условий
• Запрещено использовать в контакте со щелочами и кислотами с pH менее 4 или более 11 - цинковое покрытие будет разрушаться
• Не заменяет основную несущую конструкцию - служит лишь для крепления консолей, а не для восприятия веса всей трассы

Примеры использования

• Фиксация кабельных каналов на столбах освещения вдоль автомобильных дорог
• Подвеска проводов связи на промышленных эстакадах
• Монтаж сигнализационных трасс на железобетонных опорах с установленными металлическими вставками
• Обустройство кабельных путей на тепловых станциях и насосных пунктах

Практические советы

• Перед установкой протестируйте плотность прилегания профиля к опоре - между деталями не должно быть люфтов
• Проверяйте наличие всех метизов перед началом работ - потеря одного болта может потребовать демонтажа всего участка
• При длительном хранении на открытом воздухе хранийте изделие в оригинальной упаковке - избежите образования белого налёта на цинке
• Для частичной модификации (например, удлинения) используйте только оригинальные комплектующие DKC - другие элементы нарушают допустимую нагрузку
• Артикул bmf1820hdz всегда заказывается вместе с подходящими консолями BBN - они рассчитаны на одинаковые точки крепления
