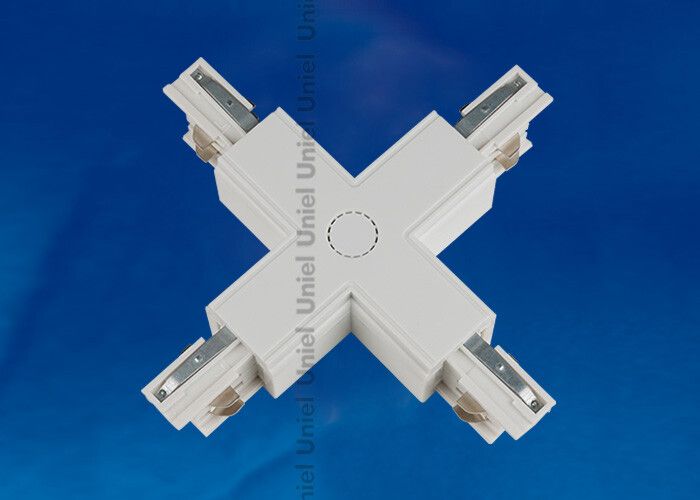

Соединитель для шинопровода осветительного Х-образный. белый. UBX-A41 WHITE 1 POLYBAG | 09747 Uniel

Соединитель для шинопроводов Х-образный белый UBX-A41 WHITE 1 POLYBAG от бренда Uniel предназначен для соединения двух участков трекового шинопровода под углом 90 градусов, обеспечивая надёжную передачу электроэнергии к трековым светильникам. Этот элемент используется в системах освещения коммерческих и офисных помещений, где важна гибкость компоновки.

Назначение и область применения

Соединитель для шинопроводов Х-образный белый UBX-A41 WHITE 1 POLYBAG применяется исключительно в трековых системах освещения для создания поворотов между параллельными или перпендикулярными участками шинопровода. Подходит для установки в магазинах, выставочных залах, офисах и других помещениях, где требуется точечная или направленная подсветка. Устройство работает в составе 3-фазного шинопровода с нулевым и защитным проводником - позволяет подключать до четырёх трековых светильников одновременно.

Технические характеристики

• Тип изделия: соединитель Х-образный
• Номинальный ток: 16 А - рассчитан на нагрузку типовых LED-трековых светильников
• Цвет: белый - сочетается с большинством потолочных решений
• Совместим с шинопроводами Uniel серии, поддерживающими 3 фазы + N + PE
• Форма: X-образная - создаёт угол 90° между двумя направлениями трека

Совместимость и монтаж

Соединитель для шинопроводов Х-образный белый UBX-A41 WHITE 1 POLYBAG совместим только с шинопроводами Uniel, имеющими стандартизированные контактные пластины. Для монтажа необходимо:

• Выключить питание системы
• Закрепить два участка шинопровода на одинаковой высоте
• Вставить концы шинопровода в ответные пазы соединителя до щелчка
• Убедиться, что контакты плотно зафиксированы - проверить легким покачиванием

Не используйте силовые инструменты - соединение выполняется методом «вставки». Кабели подводятся к шинопроводу через специальные входы, расположенные на торцах, а не через сам соединитель.

Безопасность и стандарты

Соединитель для шинопроводов Х-образный белый UBX-A41 WHITE 1 POLYBAG соответствует требованиям Европейских стандартов EMC (электромагнитной совместимости) и имеет российский сертификат соответствия. Конструкция изолирована, предотвращает случайный доступ к токоведущим частям при установленном шинопроводе. Напряжение работы - до 250 В переменного тока.

Преимущества

• Стандартная форма X-соединения упрощает проектирование сложных маршрутов освещения
• Белый цвет маскирует устройство на светлых потолках, снижает визуальную нагрузку
• Имеет механическую фиксацию - не требует дополнительных креплений
• Работает в составе полноценной 3-фазной системы с заземлением - безопаснее однофазных аналогов

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от влаги и пыли выше IP20
• Не поддерживает повороты под другими углами кроме 90°
• Не совместим с шинопроводами других брендов - даже если они кажутся похожими по форме
• Не рекомендован для использования в средах с постоянными вибрациями - например, рядом с крупными станками

Примеры использования

• Создание прямоугольного контура вокруг выставочного стенда
• Переход от центрального трека к боковым рядам в торговом зале
• Обход колонн или воздуховодов в офисных помещениях
• Подключение светильников к двум перпендикулярным линиям освещения

Практические советы

• Перед монтажом проверьте, чтобы оба конца шинопровода были одного типа и от одной партии - различия в глубине контакта могут вызвать плохой контакт
• Если система будет работать на максимальной нагрузке (16 А), распределите светильники равномерно по обоим плечам соединителя
• Не закрывайте соединитель декоративными панелями - он не герметичен и нуждается в вентиляции
• При замене светильника - всегда отключайте питание, даже если вы просто меняете лампу; соединитель остаётся под напряжением при включенном автомате
