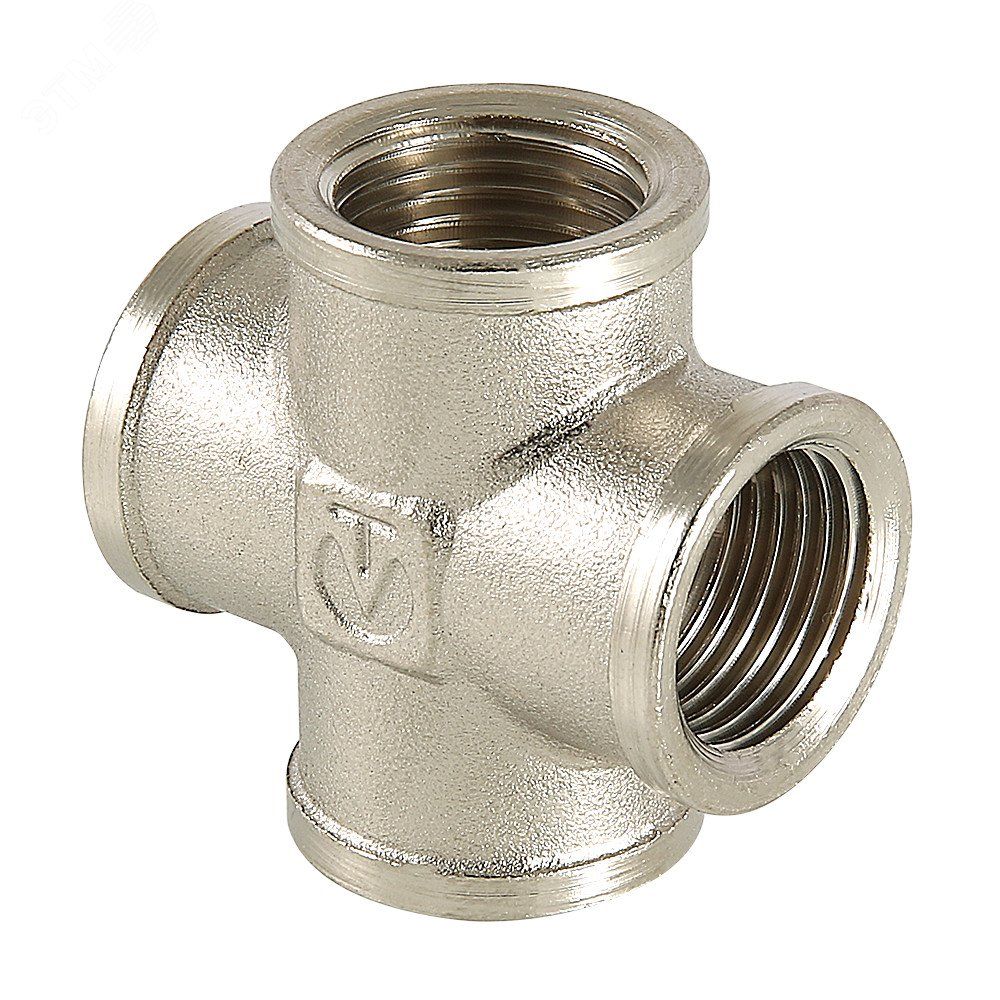

Крестовина 1' (ВР), латунь никелированная, 40 бар, 120 C VALTEC S76000006

Крестовина 1 дюйм от VALTEC - это надежный четырехсторонний фитинг из латуни с никелевым покрытием, предназначенный для соединения четырех трубопроводов под углом 90 градусов. Артикулы s76000006 и vtr.760.n.0006 подходят для систем с высоким давлением и требуют точного подбора резьбового соединения.

Назначение и область применения

Крестовина 1 дюйм используется для распределения потока жидкости или газа в четырех направлениях. Применяется в системах водоснабжения, отопления, сжатого воздуха и других технологических контурах, где требуется ответвление потока без переходников.

Технические характеристики

• Резьба: внутренняя цилиндрическая трубная (ВР), соответствует ГОСТ 6357 (ISO 228, EN 10226)
• Совместимость: допускает подключение с наружной конической резьбой (ГОСТ 6211 / ISO R7)
• Материал: латунь с никелированным покрытием - устойчив к коррозии и легко моется
• Рабочее давление: до 40 бар
• Максимальная температура: +120 C
• Тип изделия: равнопроходная крестовина - все четыре выхода имеют одинаковый условный проход

Совместимость и монтаж

Крестовина 1 дюйм имеет внутреннюю резьбу - значит, она накручивается на трубы с внешней резьбой. Для герметичности рекомендуется использовать ленту ФУМ или пасту для резьбовых соединений. Учитывайте посадочный диаметр: резьба рассчитана на трубу с условным проходом DN25 (1 дюйм). Коническая резьба на входе обеспечивает самоплотное соединение, но требует осторожного затягивания - перегрузка может повредить латунную основу.

Безопасность и стандарты

Фитинг изготовлен в соответствии с международными нормами ISO 228 и EN 10226. Материал - латунь - безопасен для контакта с питьевой водой и соответствует требованиям санитарных норм. Никелевое покрытие снижает риск образования налета и увеличивает срок службы в агрессивных средах.

Преимущества

• Никелированная поверхность защищает от окисления и облегчает обслуживание
• Высокая прочность латуни позволяет работать при давлении до 40 бар
• Поддержка двух типов резьбы - цилиндрической и конической - повышает универсальность
• Четыре равноценных выхода позволяют собирать сложные системы без дополнительных тройников

Ограничения применения

• Не предназначен для работы с агрессивными химическими веществами - даже никель не выдерживает кислот и щелочей
• Максимальная температура +120 C исключает применение в паровых системах свыше этого значения
• Не следует использовать в системах с частыми гидроударами - латунь чувствительна к ударным нагрузкам
• Запрещено применять в качестве опоры или несущего элемента - фитинг не рассчитан на механические нагрузки вне потока

Примеры использования

• Распределение воды в многоэтажном доме - одна крестовина заменяет три тройника
• Система сжатого воздуха на производстве - подключение нескольких пневматических инструментов
• Обвязка теплообменника - подвод и отвод теплоносителя в четырех направлениях
• Автоматизированные системы контроля - точки подключения датчиков и клапанов

Практические советы

• Перед установкой проверьте резьбу на наличие дефектов - даже микроскопические забоины нарушают герметичность
• Используйте ключ с регулируемым моментом - переусердствовать нельзя, особенно при работе с никелированной поверхностью
• Если применяете коническую резьбу, начинайте затяжку руками, затем доводите ключом до легкого усилия - лишние обороты вызывают трещины
• Для систем с жесткими требованиями к чистоте (например, пищевые производства) перед запуском промойте крестовину 1 дюйм проточной водой
• Артикулы s76000006 и vtr.760.n.0006 - это один и тот же продукт; различаются лишь номера поставщика, но не конструкция
