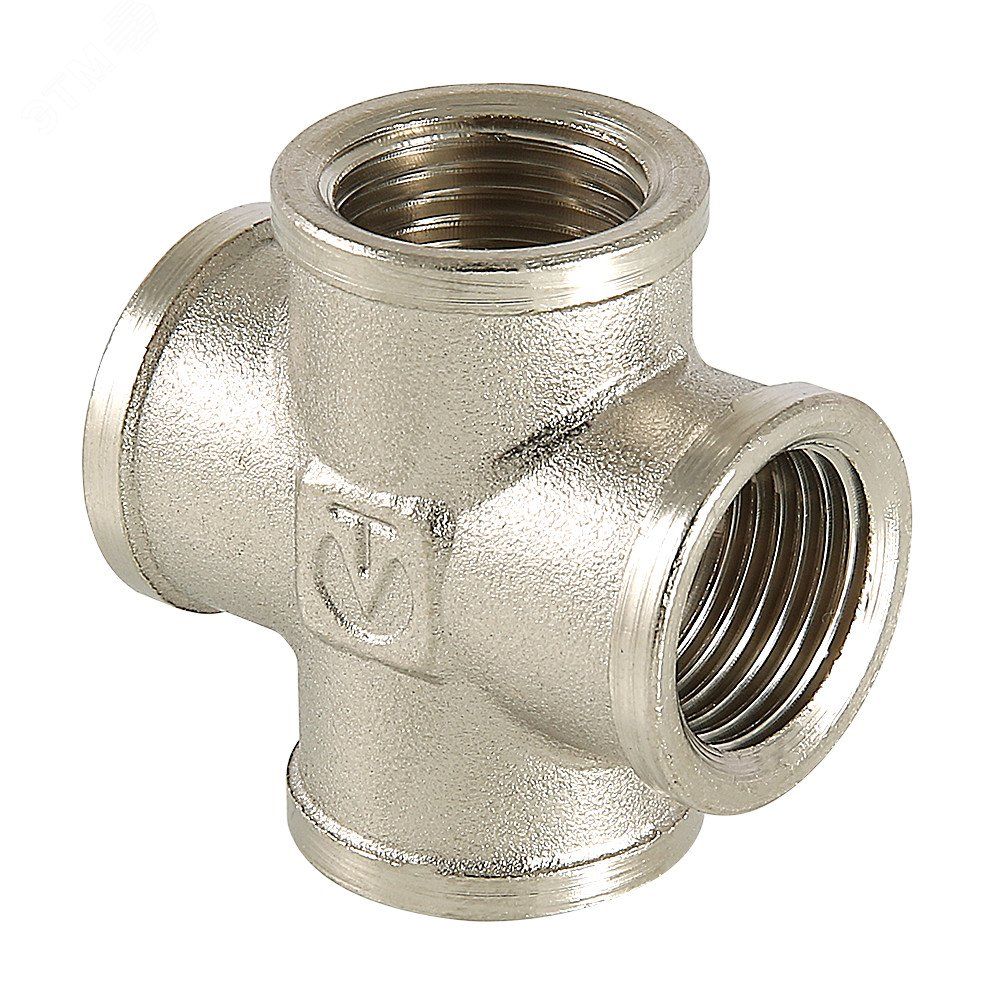

Крестовина ВВ 3/4' никелированная - VTr.760.N.0005 VALTEC S76000005

Крестовина высоковольтная 3/4 дюйма никелированная от VALTEC - это надёжный четырёхсторонний фитинг из латуни с никелевым покрытием, предназначенный для соединения трубопроводов под высоким давлением. Артикулы s76000005 и vtr.760.n.0005 подходят для систем с рабочим давлением до 40 бар и температурой до 120 C.

Назначение и область применения

Крестовина высоковольтная 3/4 дюйма никелированная используется для создания ответвлений в трубопроводах - позволяет соединить четыре трубы под углом 90° в одной точке. Применяется в системах подачи воды, воздуха, масла и других сред, где требуется устойчивость к высокому давлению и коррозии. Подходит для промышленного оборудования, гидравлических и пневматических систем, тепловых пунктов, насосных станций.

Технические характеристики

• Размер резьбы: 3/4 дюйма (внутренняя цилиндрическая, по ГОСТ 6357 / ISO 228 / EN 10226)
• Тип резьбы: ВР - внутренняя резьба
• Материал: Латунь с никелированным покрытием
• Рабочее давление: до 40 бар
• Максимальная рабочая температура: +120 C
• Форма: равнопроходная крестовина - все четыре выхода одинакового диаметра

Совместимость и монтаж

Внутренняя цилиндрическая резьба крестовины высоковольтной 3/4 дюйма никелированной совместима с наружными трубами:

• Цилиндрической резьбой (ГОСТ 6357)
• Конической резьбой (ГОСТ 6211 / ISO R7) - при использовании герметика (например, ленты Унилок или пасты)

При монтаже важно не перетянуть резьбу - латунь мягче стали, риск повреждения резьбовой поверхности выше. Перед сборкой проверьте чистоту резьб, удалите металлическую стружку. Для герметизации используйте только рекомендованные материалы, не применять лён без герметика - он не обеспечивает надёжную seal при давлении свыше 20 бар.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 (цилиндрическая резьба) и ГОСТ 6211 (коническая резьба). Никелирование защищает латунь от окисления и снижает трение при затяжке. Крестовина высоковольтная 3/4 дюйма никелированная не предназначена для работы с агрессивными химическими веществами, кислотами, щелочами - материал не устойчив к таким средам.

Преимущества

• Никелированное покрытие увеличивает срок службы и улучшает внешний вид
• Высокая прочность латуни позволяет работать при давлении до 40 бар
• Стандартная резьба обеспечивает совместимость с большинством комплектующих
• Четыре равномерных прохода позволяют легко организовать сложные разводки
• Устойчивость к температуре до 120 C делает её пригодной для горячего водоснабжения и теплообменных систем

Ограничения применения

• Не использовать в системах с агрессивными жидкостями: кислоты, щёлочи, растворители - вызывают коррозию латуни
• Не рассчитана на постоянное погружение в воду - IP-класс защиты не указан, герметичность зависит от правильной сборки
• Запрещено использование в системах с давлением выше 40 бар - возможна деформация или разрыв
• Не подходит для пищевых и медицинских систем - материал не сертифицирован для контакта с продуктами питания

Примеры использования

• Подключение четырёх труб к одному гидравлическому распределителю на станке
• Разветвление подачи теплоносителя в радиаторы отопления
• Объединение воздушных линий в пневматическом контуре завода
• Сборка многоходового узла в системе водоснабжения здания

Практические советы

• Перед установкой проверьте посадочный диаметр - резьба 3/4" требует соответствующего внутреннего диаметра трубы (обычно 20–25 мм)
• При использовании конической резьбы на входе - обязательно применяйте герметизирующий состав, чтобы избежать протечек
• Не допускайте механических нагрузок на корпус - крестовина высоковольтная 3/4 дюйма никелированная не предназначена для восприятия веса труб
• При длительной работе при максимальной температуре (120 C) контролируйте состояние покрытия - возможна потеря блеска, но это не влияет на функциональность
• Артикулы s76000005 и vtr.760.n.0005 взаимозаменяемы - отличаются только номерами в каталогах поставщиков
