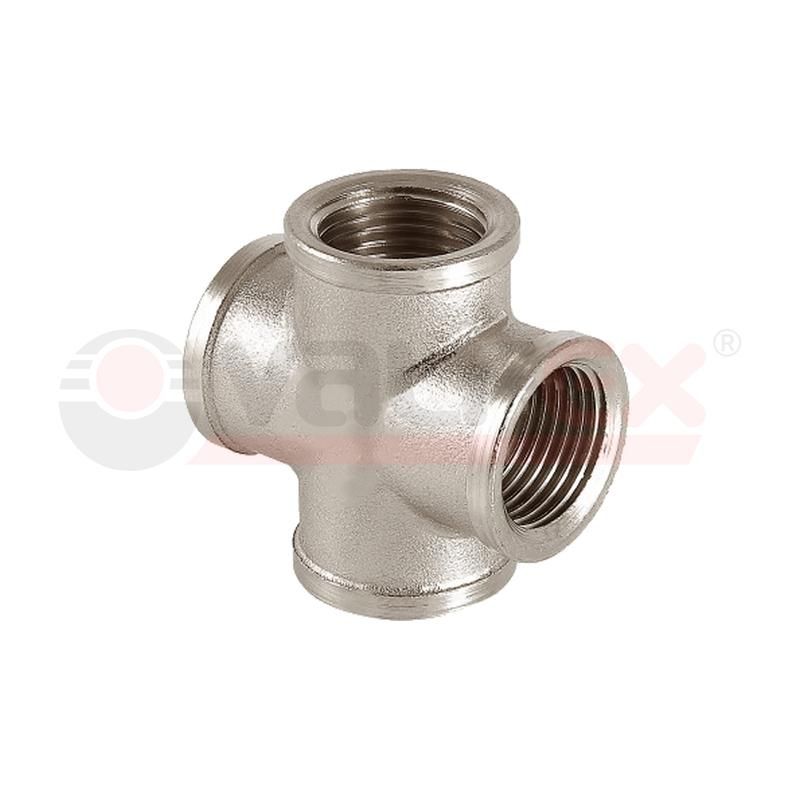

Крестовина никелированная ВР 3/4дюйм (50/10) VALFEX VF.760.N.034

Крестовина никелированная ВР 3/4 дюйма (50/10) от бренда VALFEX - это соединительный элемент для трубопроводных систем, позволяющий организовать перекрёстное соединение четырёх труб под углом 90 градусов. Никелированное покрытие обеспечивает устойчивость к коррозии, а латунная основа гарантирует прочность при высоких давлениях. Артикул vf.760.n.034 подходит для промышленного и коммунального оборудования, где важны надёжность и долгий срок службы.

Назначение и область применения

Крестовина nikelirovannaya VR 3/4 дюйма (50/10) используется для создания перекрёстных ответвлений в трубопроводах. Применяется там, где необходимо одновременно подключить четыре участка трубы - например, в системах подачи воды, сжатого воздуха, технологических жидкостей или теплоснабжения. Подходит для установки на насосных станциях, цеховых сетях, системах автоматизации и объектах ЖКХ.

Технические характеристики

• Тип: Крестовина - четырёхходовой переходник с равными выходами под углом 90°
• Условный проход: 3/4 дюйма (DN20)
• Материал корпуса: Латунь - высокая механическая прочность, устойчивость к температурным колебаниям
• Покрытие: Никель - антикоррозийный слой, повышает износостойкость и эстетичность поверхности
• Резьба: Внутренняя резьба ВР (внутренняя резьба по ГОСТ 6357-81)
• Обозначение размера: (50/10) - указывает на внешний диаметр 50 мм и толщину стенки 10 мм

Совместимость и монтаж

Крестовина ВР 3/4 дюйма совместима с трубами и фитингами, имеющими внутреннюю резьбу того же стандарта. Для монтажа используйте герметизирующие материалы - лён с пастой, ФУМ-ленту или анаэробный герметик. Убедитесь, что резьбовые соединения не перекошены: перекос вызывает утечки и преждевременный износ. Момент затяжки - до упора, без усилия рычага. Не допускается сварка или термическая обработка этого изделия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357-81 (резьбы для труб) и ГОСТ 17375-2001 (фитинги из латуни). Никелирование не содержит свинца и безопасно для контакта с питьевой водой. Работает при температуре от –20C до +120C. Давление рабочее - до 16 бар (PN16) при температуре 20C.

Преимущества

• Никелированная поверхность не требует окраски и легко моется - идеальна для санитарных зон
• Латунь сохраняет форму даже после многократной сборки-разборки
• Стандартная резьба ВР позволяет заменить деталь любым аналогом с таким же обозначением
• Высокая плотность материала снижает риск трещин при гидроударах

Ограничения применения

• Не предназначена для работы с агрессивными химическими средами - кислотами, щелочами, растворителями
• Не рекомендуется использовать в системах с частыми гидроударами выше 16 бар
• Запрещено применять в паровых системах с температурой выше 120C
• Не подходит для монтажа в условиях постоянного погружения в воду - хотя защищена от коррозии, не имеет IP-рейтинга

Примеры использования

• Подключение четырёх труб к распределительному коллектору в системе отопления
• Создание точки подвода воды к нескольким точкам потребления в кухне или мойке
• Соединение воздушных линий на пневматическом участке станка
• Ремонт старой системы водоснабжения с использованием резьбовых фитингов

Практические советы

• Перед установкой проверьте резьбу на наличие деформаций - повреждённую крестовину нельзя ремонтировать, только менять
• При замене на другую модель учитывайте посадочный диаметр: внешний размер 50 мм должен точно совпадать с местом установки
• Для длительной эксплуатации в сыром помещении дополнительно смазывайте резьбу противокоррозийной пастой
• Артикул vf.760.n.034 - это оригинальная запчасть от VALFEX; аналоги могут отличаться по толщине стенки или шагу резьбы
